Il "gate di sicurezza" nei sistemi fotovoltaici: il ruolo critico degli switch di disconnessione

Nella "famiglia" dei sistemi di generazione di energia fotovoltaica, esiste un tutore silenzioso: l'interruttore di disconnessione. Sebbene poco appariscente, questo componente è cruciale per garantire il funzionamento del sistema sicuro. Esploriamo l'importanza di questo vitale "Guardian di sicurezza".

Interruttore disconnessione: Il cancello di sicurezza dei sistemi di alimentazione

Un interruttore di disconnessione, come suggerisce il nome, è un dispositivo di commutazione utilizzato per isolare i circuiti. Le sue caratteristiche chiave includono:

(1) punti di rottura visibili

(2) Nessuna capacità di estinguere l'arco (severamente vietato per il funzionamento del carico)

(3) Funzione primaria di fornitura di protezione da isolamento elettrico

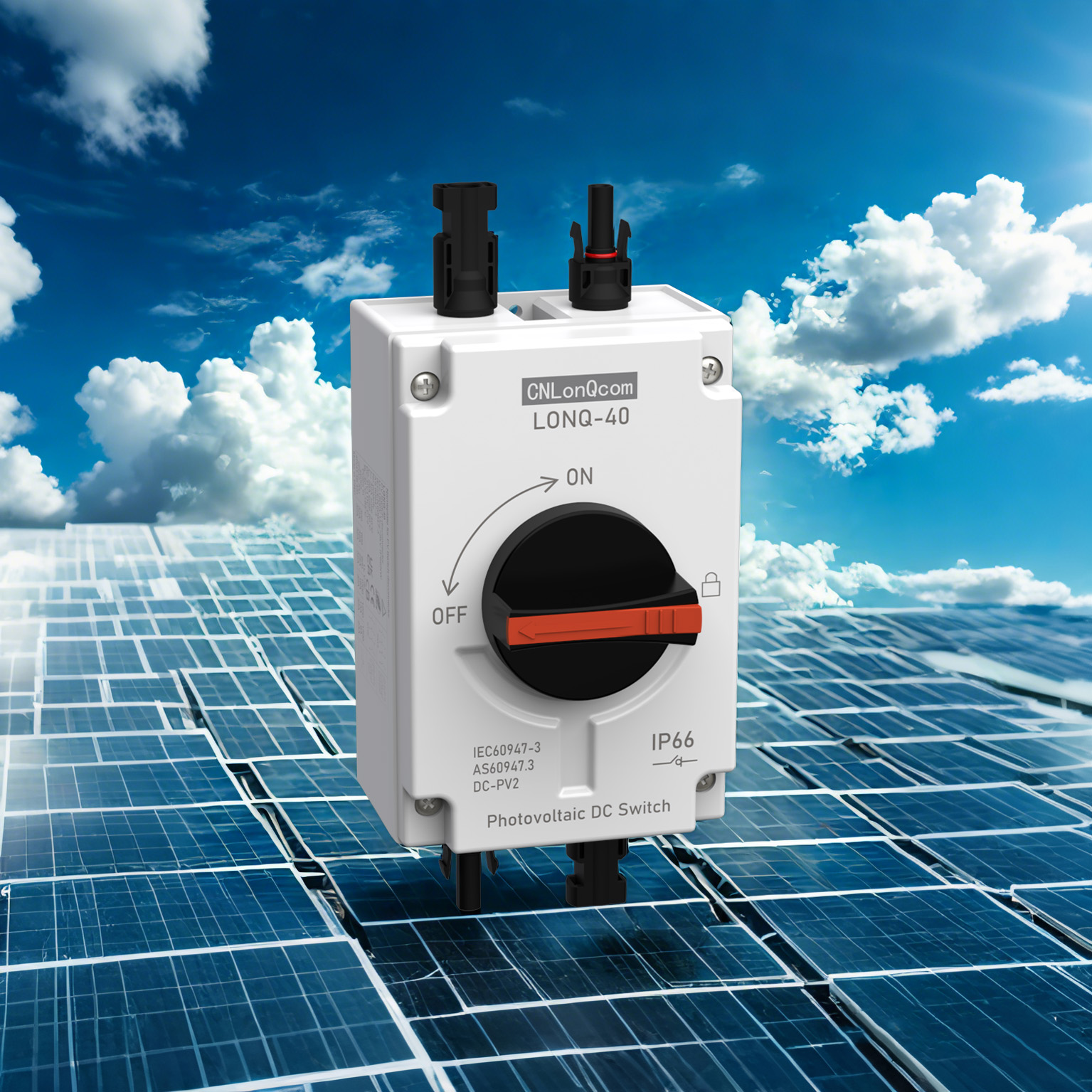

Caratteristiche speciali degli switch di disconnessione fotovoltaico

I sistemi fotovoltaici richiedono interruttori di disconnessione specializzati che differiscono significativamente dagli switch convenzionali:

Design specifico per DC:

I sistemi fotovoltaici generano una corrente continua, in cui gli archi DC sono più difficili da estinguere rispetto agli archi AC, che richiedono considerazioni di progettazione speciali.

Valutazioni di tensione più elevate:

Mentre i sistemi AC per la casa funzionano a 220 V, i sistemi fotovoltaici possono raggiungere 600 V o persino 1500 V.

Doppia protezione:

In genere richiede una disconnessione simultanea di poli sia positivi che negativi per garantire un isolamento completo.

Resistenza alle intemperie:

Dispone di contenitori impermeabili IP67 per resistere a ambienti esterni duri, con materiali PA che resistono efficacemente a radiazioni UV, alte temperature e umidità.

Quattro motivi essenziali per l'installazione di switch di disconnessione nei sistemi fotovoltaici

(1) Requisito di manutenzione della sicurezza:

I moduli fotovoltaici generano continuamente energia quando esposti alla luce, rendendo gli interruttori di disconnessione essenziali per l'isolamento completo della potenza.

(2) protezione dell'arco DC:

Gli interruttori di disconnessione professionale possono controllare la durata dell'arco entro 2ms.

(3) esigenze di manutenzione del sistema:

La manutenzione dell'inverter e le operazioni di espansione del sistema richiedono un isolamento di potenza completo garantito.

(4) Mandamento normativo:

Gli standard internazionali come IEC 60947-3 richiedono esplicitamente l'installazione.

Standard di installazione professionale

(1) Requisiti di posizione dell'installazione:

Terminale di ingresso CC degli inverter (obbligatorio)

Terminale di uscita delle scatole del combinatore (consigliato)

Entro ≤3 metri di inverter (requisito standard)

(2) Processo di installazione standardizzato:

① Conferma il controllo completo del sistema

② Selezionare posizioni di installazione ben ventilate

③ Implementare l'installazione verticale (inclinazione ≤5 °)

④ Utilizzare connettori MC4 specifici del PV

⑤ Serrare i terminali alla coppia specificata (in genere 4-5N · m)

⑥ Installare anelli di tenuta a prova di polvere e impermeabile

Considerazioni sulle operazioni di sicurezza

(1) Standard operativi:

Deve utilizzare strumenti isolati

Indossare guanti isolati da 1000 V durante il funzionamento

Scollegare il lato CA prima del lato DC

(2) Requisiti di manutenzione:

Test di funzionamento meccanico mensile

Ispezioni trimestrali di contatto

Misurazioni annuali di resistenza ai contatti (<50MΩ)

(3) Criteri di selezione:

Valutazione della tensione ≥1,25 × Tensione di sistema

Valutazione corrente ≥1,56 × ISC

Deve avere certificazione TUV/UL/VDE

Domande frequenti

D: È possibile utilizzare gli switch regolari?

A: Assolutamente no! Gli interruttori convenzionali non possono interrompere in modo affidabile la corrente DC e possono facilmente causare guasti dell'arco.

D: Gli switch di disconnessione necessitano di un funzionamento quotidiano?

A: No. Servono principalmente come dispositivi di backup della sicurezza e dovrebbero essere gestiti solo quando necessario.

D: Di quanti interruttori di disconnessione ha bisogno di un sistema?

A: almeno uno all'input dell'inverter; I sistemi più grandi dovrebbero aggiungerli nelle scatole di combinatore.

Conclusione

Gli interruttori di disconnessione fotovoltaico funzionano come fusibili per la casa- poco appariscente nel funzionamento quotidiano ma potenzialmente risparmiando la vita e la proprietà nei momenti critici. Tre elementi sono indispensabili: prodotti di qualità, installazione standardizzata e ispezioni regolari. Ricorda: nei sistemi fotovoltaici, la sicurezza deve sempre venire prima!

Per coloro che pianificano sistemi fotovoltaici o con problemi di sicurezza sulle installazioni esistenti, CNLONQCOM fornisce una consulenza di esperti per equipaggiare il sistema con "cancelli di sicurezza" affidabili. L'uso sicuro dell'elettricità inizia con la scelta dell'interruttore di disconnessione giusto!
