Combiner PV Combiner: Guida completa ai componenti e all'installazione

Innanzitutto, qual è la scatola di giunzione fotovoltaica?

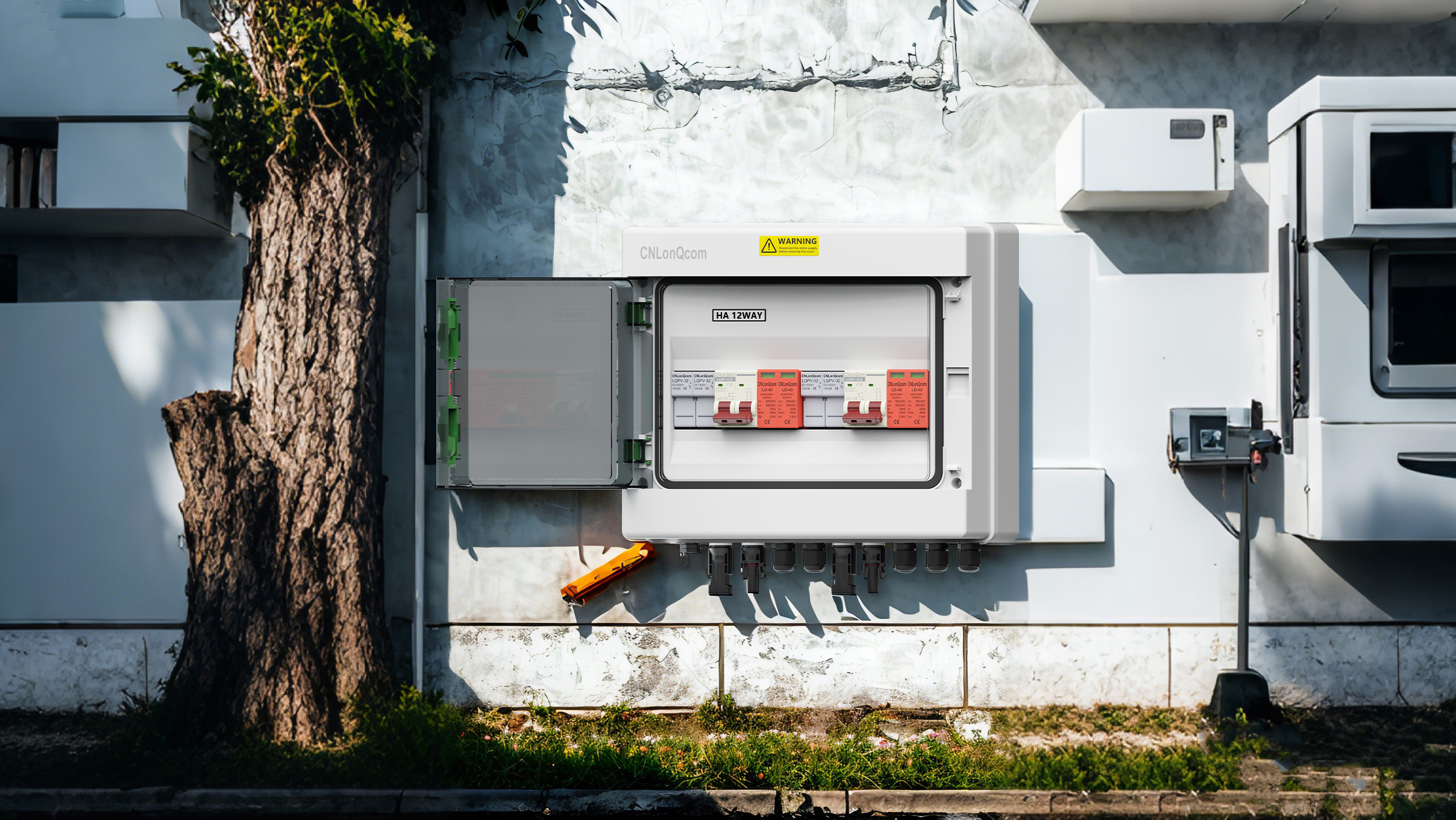

PV PV PV Combiner Box(PV Combiner Box) è la chiave attrezzatura elettrica del sistema di generazione di energia solare, utilizzata principalmente per la corrente continua centralizzata delle serie fotovoltaiche, e fornisce sovracorrente, protezione da fulmine e altre funzioni di protezione per garantire il funzionamento sicuro ed efficiente della centrale elettrica.

In secondo luogo, la composizione della scatola di giunzione fotovoltaica

Componenti principali:

Terminale di input: collegare più moduli fotovoltaici (ad esempio, moduli PV 6-16, ciascuno a supporto 10a-15a).

Fusibili/interruttori di circuito: Proteggi ogni stringa da danni da sovracorrente (comunemente specifiche DC1000V/20A).

Modulo di protezione Lightning: SPD Surge Protector (capacità di scarica 40KA).

Parti ausiliarie:

Interruttore di isolamento CC: Circuito di taglio di emergenza.

Alloggiamento impermeabile: grado di protezione IP65, adatto per l'ambiente esterno.

Terzo, fasi di installazione e cablaggio

1. Preparazione prima dell'installazione:

Conferma la posizione di installazione (vicino all'array fotovoltaico e lontano dalla luce solare diretta).

Controllare il terminale di terra del contenitore (resistenza al suolo ≤4Ω).

2. Processo di cablaggio:

Ingresso stringa di gruppo:

Collegare il terminale corrispondente per polarità (+/-) per garantire che la tensione di ciascun terminale sia coerente.

Fissare il connettore MC4 per prevenire il riscaldamento virtuale.

Fine output:

Collegare al terminale di ingresso CC dell'inverter (area della sezione trasversale del cavo ≥4 mm²).

Fondatura di protezione da fulmini:

Il cavo di terra SPD (≥6 mm²) si collega alla barra di terra.

3. Test di potenza:

Misurare la tensione del circuito aperto (abbina l'intervallo di ingresso dell'inverter).

Verificare se i dati di monitoraggio intelligenti vengono trasmessi correttamente.

4. Precauzioni

Specifiche di sicurezza:

Indossare guanti isolanti durante il funzionamento. Non lavorare con Live.

Se il lato DC ha un'alta tensione (da 600 V a 1500 V), è necessario impostare un'etichetta di avvertimento.

Suggerimenti di manutenzione:

Pulisci la casella regolarmente e controlla lo stato del fusibile.

Prova l'efficacia del modulo SPD prima della stagione dei temporali.

Cinque, suggerimenti di selezione

A seconda delle dimensioni della centrale elettrica:

Piccola famiglia: 6-8 input, funzione di protezione di base integrata.

Cenografia di potenza industriale e commerciale: 12-16, con monitoraggio intelligente e comunicazione remota.

Scegli scatole di autobus certificate TUV/IEC, come i prodotti della serie CNLONQCOM, per garantire 25 anni di protezione a lungo termine!

La scatola di giunzione fotovoltaica è il "hub di sicurezza" della centrale elettrica e la corretta installazione e manutenzione può migliorare significativamente l'efficienza della generazione di energia. Se hai bisogno di consigli su modelli specifici o soluzioni tecniche, non esitare a consultare CNLONQCOM!
