Comprendere gli interruttori automatici scatolati (MCCB): i "guardiani" della sicurezza dei circuiti elettrici

Nei sistemi di distribuzione dell'energia a bassa tensione, esiste un dispositivo chiave che salvaguarda silenziosamente la sicurezza del circuito: ilInterruttore automatico scatolato(MCCB). A differenza dei grandi motori che funzionano con un ruggito o con strumenti di precisione che attirano l'attenzione, l'MCCB è diventato un indispensabile "custode della sicurezza" in scenari come la produzione industriale, la costruzione di sistemi elettrici e le nuove applicazioni energetiche, grazie alle sue forti capacità di protezione e all'ampia adattabilità. Oggi esploreremo questo dispositivo da molteplici dimensioni per scoprire i segreti di come protegge la sicurezza del circuito.

I. Conoscere gli MCCB: cosa sono e cosa li rende diversi?

Essenzialmente, un MCCB è un dispositivo elettrico di protezione utilizzato nei sistemi di distribuzione dell'alimentazione a bassa tensione, con il ruolo principale di "guardiano" della sicurezza del circuito. Strutturalmente, è costituito principalmente da involucri in plastica isolata ad alta resistenza, contatti conduttivi e sganciatori. La custodia isolata non solo protegge i componenti interni dalle interferenze esterne, ma previene anche efficacemente i rischi di scosse elettriche.

Molte persone confondono gli MCCB con i più comuni interruttori automatici miniaturizzati (MCB), ma esistono differenze significative tra i due. Rispetto agli MCB, gli MCCB hanno una corrente nominale più elevata (in genere compresa tra 63 A e 1600 A) e una maggiore capacità di interruzione, consentendo loro di gestire scenari elettrici ad alta potenza. Ad esempio, gli MCCB sono comunemente utilizzati nelle prese domestiche e nei circuiti di illuminazione, mentre gli MCCB sono maggiormente utilizzati per proteggere i motori nelle officine di fabbrica e nei circuiti di distribuzione dell'alimentazione principale nei grandi edifici.

II. Presentazione delle funzioni principali: in che modo gli MCCB proteggono la sicurezza dei circuiti?

Il valore fondamentale degli MCCB risiede nella "protezione", che può essere suddivisa in tre funzioni chiave per contrastare i rischi di guasto del circuito di diverse dimensioni.

Il primo è la protezione da sovraccarico. Quando la corrente in un circuito supera continuamente la corrente nominale dell'interruttore, ad esempio quando più dispositivi in ​​una fabbrica si avviano contemporaneamente, causando un carico eccessivo, la striscia bimetallica all'interno dell'interruttore si riscalda e si deforma a causa dell'effetto termico della corrente. Ciò quindi attiva il meccanismo di sgancio per interrompere rapidamente il circuito. Questo processo previene efficacemente la bruciatura dello strato isolante dei cavi a causa del surriscaldamento prolungato, arrestando gli incendi alla fonte.

Il secondo è la protezione da cortocircuito. Un cortocircuito è uno dei guasti più pericolosi in un circuito. Quando ciò accade, l’improvviso aumento di corrente può bruciare le apparecchiature e persino causare esplosioni. A questo punto entra in gioco lo sganciatore elettromagnetico dell'MCCB: la forte forza elettromagnetica generata dalla grande corrente attrae rapidamente il nucleo di ferro, spingendo il meccanismo di sgancio a interrompere il circuito in millisecondi - come un "freno di emergenza" per il circuito - minimizzando al massimo le perdite per guasto.

Inoltre, a seconda delle esigenze dei diversi scenari applicativi, gli MCCB possono essere dotati di funzioni di protezione aggiuntive. Ad esempio, l'aggiunta di un modulo di corrente residua consente la protezione dalle perdite per prevenire scosse elettriche; l'installazione di un modulo di protezione da sovratensione/sottotensione salvaguarda le apparecchiature di precisione dai danni causati da anomalie di tensione, dimostrando pienamente la flessibilità delle sue funzioni.

III. Parametri chiave: gli "indicatori concreti" per la selezione del dispositivo giusto

Per garantire che gli MCCB forniscano una protezione ottimale, la selezione dei parametri giusti è fondamentale. I seguenti parametri fondamentali determinano direttamente se un interruttore automatico può essere adattato a scenari elettrici specifici.

La corrente nominale (In) è un parametro fondamentale, riferito alla corrente massima che l'interruttore può portare continuativamente. Deve essere accuratamente accoppiato in base alla potenza del carico. Ad esempio, in un sistema fotovoltaico (PV), la corrente nominale dell'MCCB dovrebbe essere selezionata in base alla corrente di uscita del campo fotovoltaico: non dovrebbe essere troppo piccola (per evitare scatti frequenti) né troppo grande (per evitare di perdere il suo scopo protettivo).

Il potere di interruzione (Icu/Ics) è correlato alla capacità di gestione dei guasti, ovvero alla corrente di guasto massima che l'interruttore può interrompere in sicurezza. Quando si seleziona un MCCB, è necessario considerare il valore calcolato della corrente di cortocircuito del sistema di distribuzione dell'energia. Se il potere di interruzione è insufficiente, l'interruttore potrebbe non riuscire a interrompere efficacemente il circuito durante un guasto da cortocircuito, provocando invece incidenti di sicurezza più gravi.

La tensione nominale (Ue) deve corrispondere al livello di tensione del circuito. I valori nominali comuni includono 220 V monofase e 380 V trifase. Una mancata corrispondenza della tensione non solo influenzerà il normale funzionamento dell'interruttore ma potrebbe anche danneggiare i componenti interni.

La curva di intervento determina la sensibilità della protezione. I tipi di curva comuni (B, C, D) sono adatti a carichi diversi. Ad esempio, la curva C è applicabile all'illuminazione e ai carichi di potenza generali, mentre la curva D, con una tolleranza maggiore per le correnti di spunto, è più adatta per apparecchiature con correnti di avviamento elevate, come motori e compressori.

IV. Applicazioni ad ampio raggio: una "barriera di sicurezza" dall'industria alla vita quotidiana

Con le loro eccellenti prestazioni, gli MCCB vengono applicati in quasi tutti gli aspetti della distribuzione dell'energia a bassa tensione.

Nel campo della distribuzione dell'energia industriale, gli MCCB agiscono come "responsabili della sicurezza" nelle officine delle fabbriche, fornendo protezione da sovraccarico e cortocircuito per apparecchiature ad alta potenza come motori, linee di produzione e macchine utensili di grandi dimensioni, garantendo che i processi di produzione non vengano interrotti da guasti del circuito.

Negli impianti elettrici degli edifici, siano essi centri commerciali, edifici per uffici o grattacieli residenziali, gli MCCB vengono spesso utilizzati come interruttori principali nelle scatole di distribuzione o come interruttori di protezione per la distribuzione dell'energia a pavimento. Salvaguardano la sicurezza elettrica dell'intero edificio e prevengono interruzioni di corrente su larga scala o incendi causati da guasti del circuito locale.

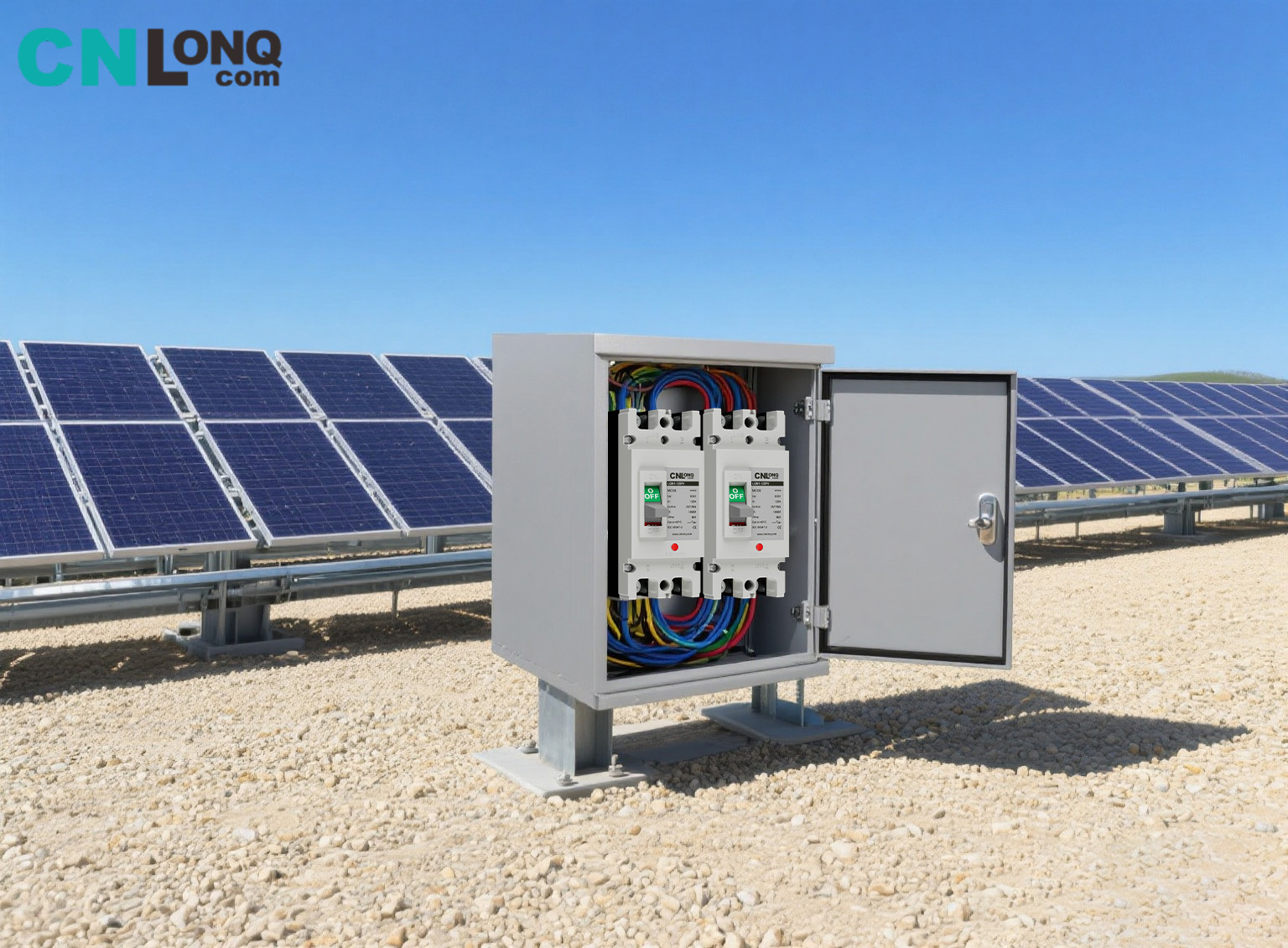

Nel nuovo settore energetico, il loro ruolo è altrettanto fondamentale. Negli impianti fotovoltaici, gli interruttori automatici sono installati nei quadri elettrici e sul lato inverter per proteggere i circuiti di uscita dei campi fotovoltaici; nei sistemi di accumulo dell'energia, proteggono i circuiti delle batterie, prevenendo rischi per la sicurezza come il sovraccarico e il cortocircuito delle batterie e fornendo protezione per l'applicazione di energia pulita.

Anche in scenari civili ad alta potenza come ville e residenze di grandi dimensioni, gli MCCB possono fornire una protezione affidabile per elettrodomestici ad alta potenza come condizionatori d'aria centralizzati, scaldacqua elettrici e sistemi di purificazione dell'acqua per tutta la casa, risolvendo il problema della corrente nominale insufficiente negli MCB ordinari.

V. Vantaggi principali: perché gli MCCB sono la "scelta preferita"?

Rispetto ad altri dispositivi di protezione, gli MCCB presentano vantaggi distinti, una delle ragioni principali della loro diffusa applicazione.

La forte adattabilità ambientale è un punto importante. L'involucro in plastica isolata ad alta resistenza può resistere ad ambienti difficili come temperature elevate, basse temperature, umidità e radiazioni UV. Sia negli impianti fotovoltaici all'aperto che nelle sale di distribuzione nel seminterrato, gli MCCB possono funzionare in modo stabile e hanno meno probabilità di invecchiare o guastarsi a causa di fattori ambientali.

L'elevata affidabilità si riflette nella precisione dei componenti principali. Le parti chiave come gli sganciatori mantengono una precisione stabile e il rischio di malfunzionamento o guasto della protezione durante l'uso a lungo termine è minimo, fornendo una protezione continua per la sicurezza del circuito.

La facilità d'uso e di manutenzione abbassa la soglia di utilizzo. Con una struttura compatta e dimensioni moderate, gli MCCB possono essere integrati direttamente in varie apparecchiature di distribuzione dell'energia senza strumenti complessi durante l'installazione. La manutenzione giornaliera richiede solo controlli regolari per eventuali danni all'involucro o cablaggio allentato e un test manuale annuale del "pulsante di sgancio"; non è necessaria alcuna sostituzione frequente dei componenti, riducendo significativamente i costi di funzionamento e manutenzione.

Inoltre, una buona espandibilità consente agli MCCB di adattarsi alle esigenze intelligenti. Aggiungendo contatti ausiliari e moduli di allarme, è possibile realizzare funzioni come il monitoraggio remoto e l'allarme di guasto, soddisfacendo i requisiti di gestione intelligente nei moderni sistemi di distribuzione dell'energia.

VI. Utilizzo e manutenzione: garantire che il "guardiano" funzioni a lungo termine

Per garantire che gli MCCB mantengano prestazioni stabili nel lungo termine, sono essenziali un uso standardizzato e una manutenzione regolare.

È necessario il rigoroso rispetto degli standard di installazione. Durante il cablaggio, i terminali devono essere serrati per evitare il surriscaldamento causato da uno scarso contatto; i cavi sotto tensione, i cavi neutri e i cavi di terra devono essere collegati correttamente. L'inversione della polarità può rendere inefficace la funzione di protezione, creando potenziali rischi per la sicurezza.

La manutenzione quotidiana non dovrebbe essere trascurata. Si consiglia di verificare ogni trimestre eventuali danni o crepe all'involucro e terminali allentati. Ogni anno, premere manualmente il "pulsante di scatto" per verificare se la funzione di protezione funziona normalmente: se il pulsante non riesce ad attivare uno scatto, è necessaria un'ispezione o una sostituzione tempestiva.

Allo stesso tempo è necessario tenere presente il tabù relativo alla sostituzione: dopo uno sgancio causato da un guasto, non ripristinare l'interruttore alla cieca. Innanzitutto identificare la causa del guasto (ad esempio, apparecchiatura sovraccarica o punti in cortocircuito sulla linea) e ripristinarla solo dopo aver risolto il guasto. Se l'interruttore scatta ripetutamente o la custodia è danneggiata, deve essere sostituita tempestivamente anche se non sono presenti danni esterni evidenti: un "funzionamento difettoso" non è consentito, poiché potrebbe causare incidenti di sicurezza dovuti all'invecchiamento dell'apparecchiatura.

Dalla struttura di base alle funzioni principali, dalla selezione dei parametri all'applicazione pratica, gli MCCB costruiscono una solida "barriera di sicurezza" per i sistemi di distribuzione dell'energia a bassa tensione. Comprenderli e utilizzarli correttamente garantirà meglio la sicurezza del circuito e fornirà un forte supporto per il funzionamento stabile della produzione e della vita quotidiana.
