Quali sono gli scenari di utilizzo dei quadri elettrici DC?

Il principio di funzionamento di ascatola combinatriceriguarda principalmente il collegamento e la protezione del circuito. Quando i moduli fotovoltaici generano energia CC, sono collegati alla porta di ingresso del quadro di combinazione tramite cavi. I circuiti all'interno della scatola combinatrice combinano e distribuiscono questa potenza CC, quindi inviano la potenza CC combinata a un inverter o ad altre apparecchiature. Durante il processo di combinazione, la scatola di combinazione monitora parametri quali corrente, tensione e potenza per ciascuna stringa fotovoltaica e implementa dispositivi di protezione da cortocircuito, connessione inversa e sovracorrente.

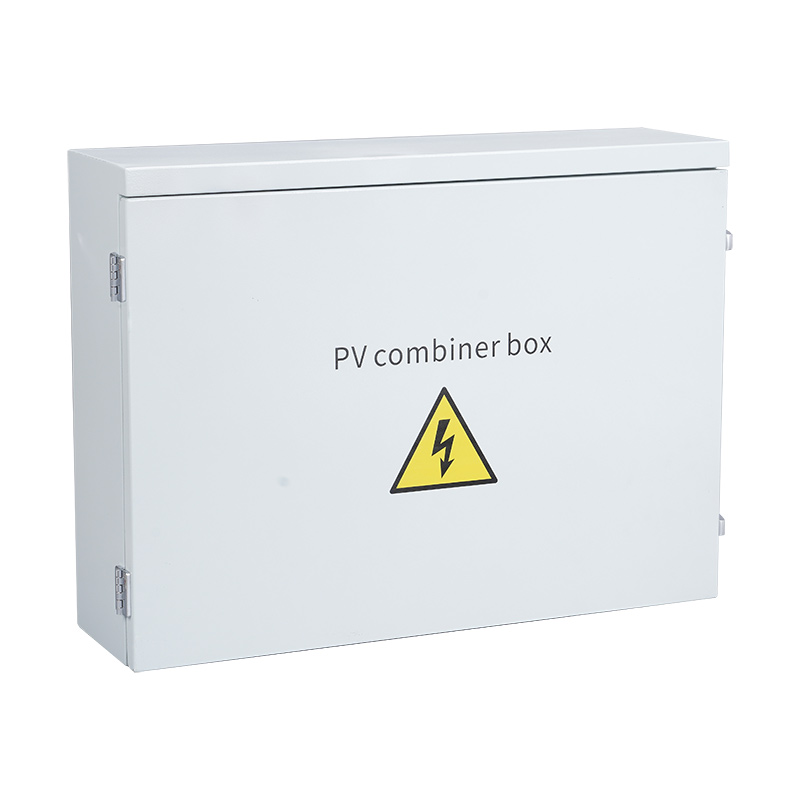

1. Scatola combinatrice CC

Questo combina moltepliciDCcorrenti generate da un pannello solare all'ingresso dell'inverter. Per ridurre l'impatto sulla rete e prevenire danni all'inverter dovuti a tensione eccessiva, viene generalmente utilizzata una connessione parallela multicanale. In base all'intervallo di tensione CC in ingresso dell'inverter, un certo numero di moduli FV con le stesse specifiche vengono collegati in serie per formare una stringa di moduli FV. Queste stringhe vengono quindi collegate al quadro combinatore di protezione contro i fulmini del campo fotovoltaico. L'uscita viene quindi instradata attraverso un parafulmine e un interruttore automatico, facilitando il collegamento agli inverter successivi.

2. Scatola combinatrice CA

Viene utilizzato per sistemi di generazione di energia fotovoltaica composti da inverter di stringa e viene installato tra il lato di uscita CA dell'inverter e il punto/carico di connessione alla rete. È dotato di interruttori automatici di ingresso, interruttori automatici di uscita, parafulmini CA e strumenti di monitoraggio intelligente opzionali (monitoraggio della tensione del sistema, corrente, potenza, energia elettrica e altri segnali). La sua funzione principale è quella di combinare le correnti di uscita di più inverter e proteggere gli inverter da danni derivanti dal lato/carico di connessione alla rete CA. Serve come punto di disconnessione dell'uscita dell'inverter, migliora la sicurezza del sistema e protegge la sicurezza del personale di installazione e manutenzione.

Note sull'installazione elettrica della scatola combinatrice

(1) Solo gli ingegneri elettrici professionisti possono utilizzare e collegare i cavi; il funzionamento e il cablaggio devono essere conformi agli standard pertinenti del paese e dell'area locale;

(2) Prima di installare ilscatola combinatrice, utilizzare un megaohmetro per eseguire test di isolamento sui componenti interni.

(3) La disposizione e la spaziatura dei componenti nella scatola devono essere conformi alle disposizioni delle normative pertinenti e garantire i requisiti di messa in servizio, funzionamento, manutenzione, ispezione e funzionamento sicuro.

(4) L'ingresso e l'uscita non possono essere collegati al contrario.

(5) Dopo aver collegato la scatola di giunzione della protezione contro i fulmini FV al sistema di generazione di energia FV, il terminale di terra della scatola di protezione contro i fulmini deve essere collegato in modo affidabile al filo di terra o alla sbarra collettrice della protezione contro i fulmini.

(6) Quando si collega il cablaggio esterno, assicurarsi che le viti siano serrate per evitare che il cablaggio si allenti.

(7) Uno schema di sistema resistente alla luce e gli schemi elettrici secondari necessari devono essere fissati saldamente all'interno della scatola o sullo sportello dell'armadio.

(8) Per il cablaggio devono essere utilizzati cavi ignifughi. Dovrebbero essere disposti in modo ordinato, bello e installato in modo sicuro per garantire un buon contatto.
