CNLonQcom è una fabbrica in Cina specializzata nella produzione di interruttori automatici CC. Questi interruttori sono utilizzati per la protezione e il controllo da sovracorrente nei sistemi di accumulo di batterie solari fotovoltaiche e nei circuiti CC. Sono disponibili in varie correnti nominali come 10 A, 16 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A e 125 A.

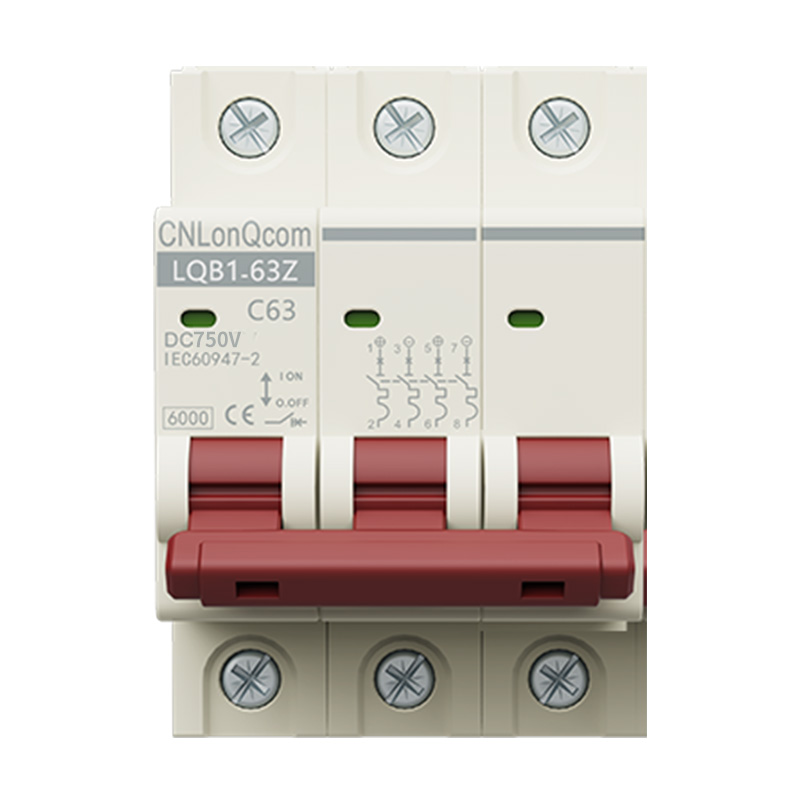

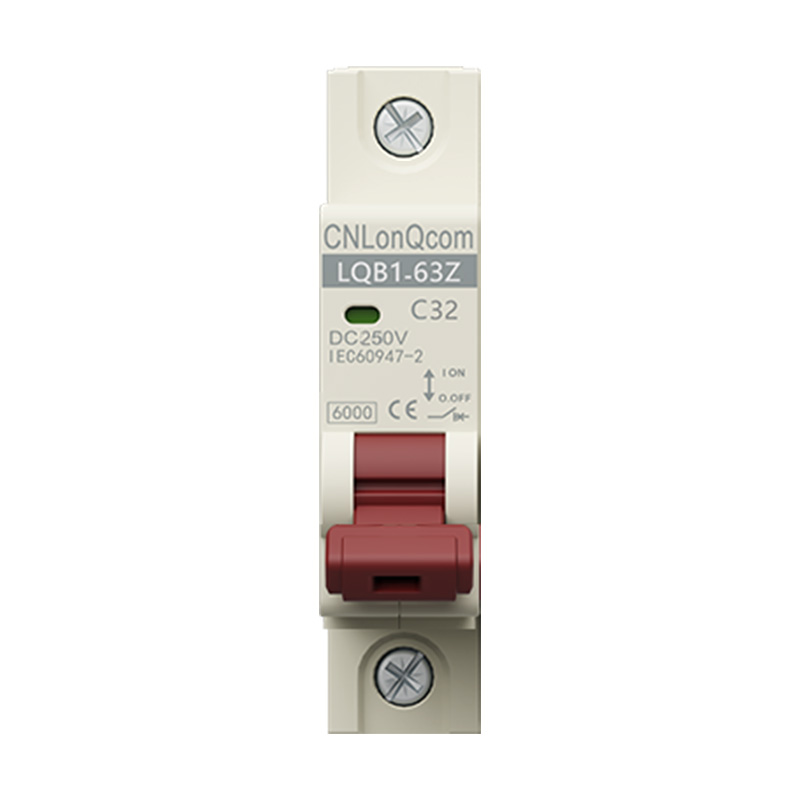

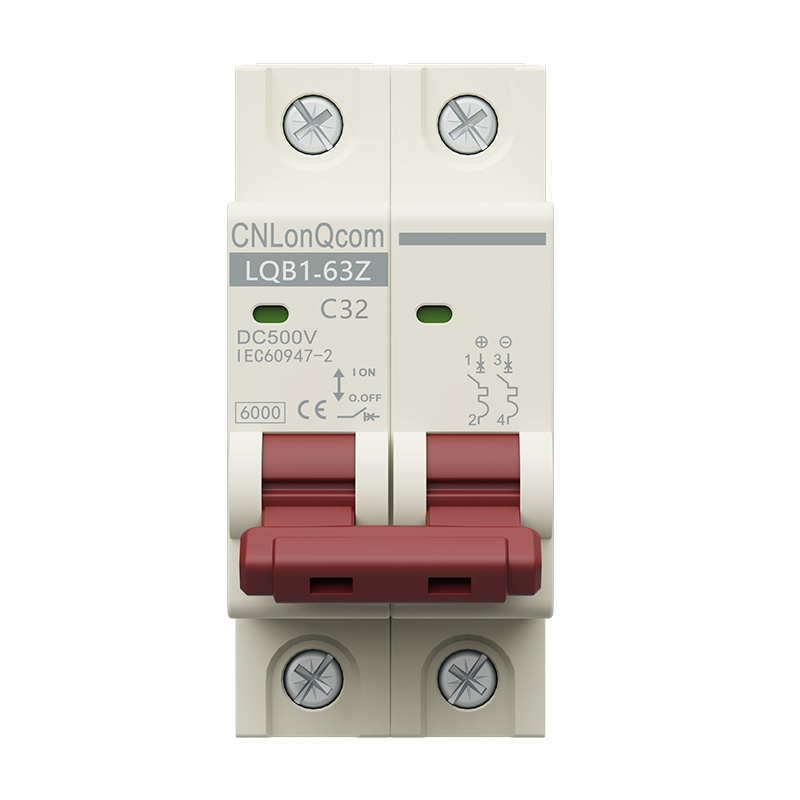

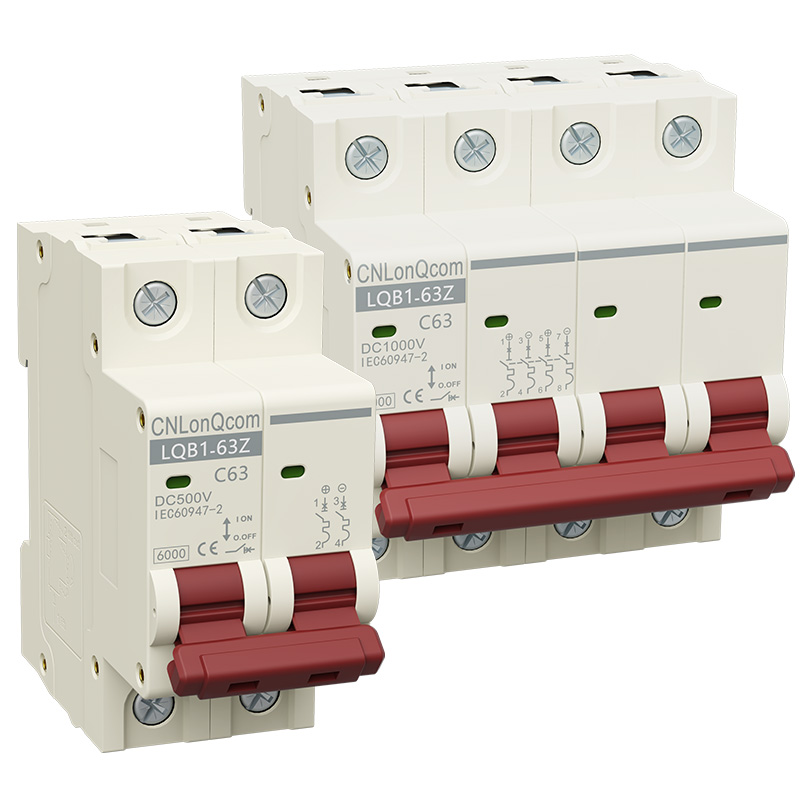

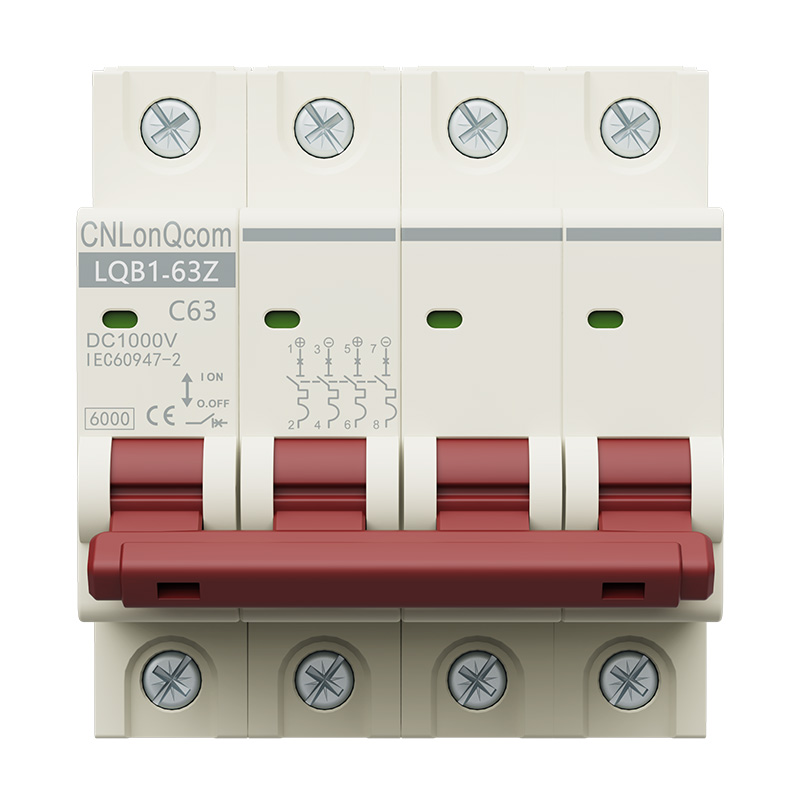

Interruttore automatico serie LQB1-63Z | LQB1-63Z | ||||
Grado telaio corrente nominale (A) | 63 | ||||
|
Prestazioni elettriche | ||||
Tensione di esercizio nominale Ue (V DC) | 1Pï¼DC250V 2Pï¼DC550V 3Pï¼DC750V 4Pï¼DC1000V | ||||
Corrente nominale In (A) | 6-10-16-20-25-32-40-50-63 | ||||
Tensione nominale di isolamento Ui (V DC) | 800 V | ||||
tensione nominale d'urto Uimp (kV) | 4 | ||||
Potere di interruzione limite lcu (kA) | 6 | 6 | 6 | 6 | |
Capacità di interruzione corsa lcs (%lcu) | 75% | 75% | 75% | 75% | |
Tipo di curva | C | ||||
Tipo di viaggio | Magnetotermico | ||||
Meccanico | Valore medio effettivo | 20000 | |||
Valore standard | 8500 | ||||
Elettrico | Valore medio effettivo | 2500 | |||
Valore standard | 1500 | ||||
|
Controllo e indicazione | ||||
Sganciatore a lancio di corrente (SHT) | Opzione | ||||
Sganciatore di minima tensione (UNT) | |||||
Contatto ausiliario (AX) | |||||
Contatto di allarme (AL) | |||||
|
Collegamento e installazione | ||||
Capacità di cablaggio (mm2) | In ⤠32A,1~25mm2,1 ⥠40A,10~35mm2 | ||||
Temperatura ambiente (℃) | -90 | ||||
Altitudine | ¤ 2000 | ||||
Umidificare relativo | ⤠95% | ||||
Livello di inquinamento | 3 | ||||
Ambiente di installazione | Nessun urto e vibrazione evidente | ||||
Categoria di installazione | Classe ⢠|
||||
Installazione | Guida standard DIN |
