Analisi delle differenze e dei vantaggi/svantaggi tra interruttori CA e interruttori DC

I. Differenze chiave tra gli interruttori AC e DC

1. Metodi di estinzione dell'arco

Interruttori di circuiti AC:

La corrente CA ha più punti di incrocio zero al secondo (ad esempio, 50Hz AC attraversa zero 100 volte al secondo), consentendo agli archi di estinguere naturalmente.

I tipi comuni includono interruttori di circuiti d'aria, interruttori di olio e interruttori SF6, che sfruttano il passaggio zero per interruzione rapida dell'arco.

Interruttori di circuiti DC:

DC non ha un incrocio zero naturale, rendendo più impegnativa la soppressione dell'arco.

Le tecniche di estinzione dell'arco comune includono:

Blowout magnetico (usando campi magnetici per allungare e raffreddare l'arco)

Tempra ad arco a base di gas (ad es. SF6)

Switching a stato solido (ad es. Breaker ibridi a base di IGBT/MOSFET)

2. Design strutturale

Interruttori di circuiti AC:

Struttura relativamente semplice, costo inferiore.

In genere utilizzare contatti meccanici + scivoli ad arco.

Interruttori di circuiti DC:

Richiedono una soppressione dell'arco più forte, portando a progetti più complessi (ad es. Bobine magnetiche, scivoli ad arco specializzati).

I sistemi DC ad alta tensione (ad es. Farms solari, trasmissione HVDC) usano spesso interruttori ibridi (interruttori meccanici + interruttori a semiconduttore).

3. Valutazioni di tensione e capacità di rottura

Interruttori di circuiti AC:

Utilizzato in applicazioni a bassa tensione (ad es. Residenziale 220 V) a applicazioni ad alta tensione (ad es. Griglia da 110 kV).

Capacità di rottura misurata in KA (Kiloamperes), ad esempio interruttori familiari in genere 6Ka -10Ka.

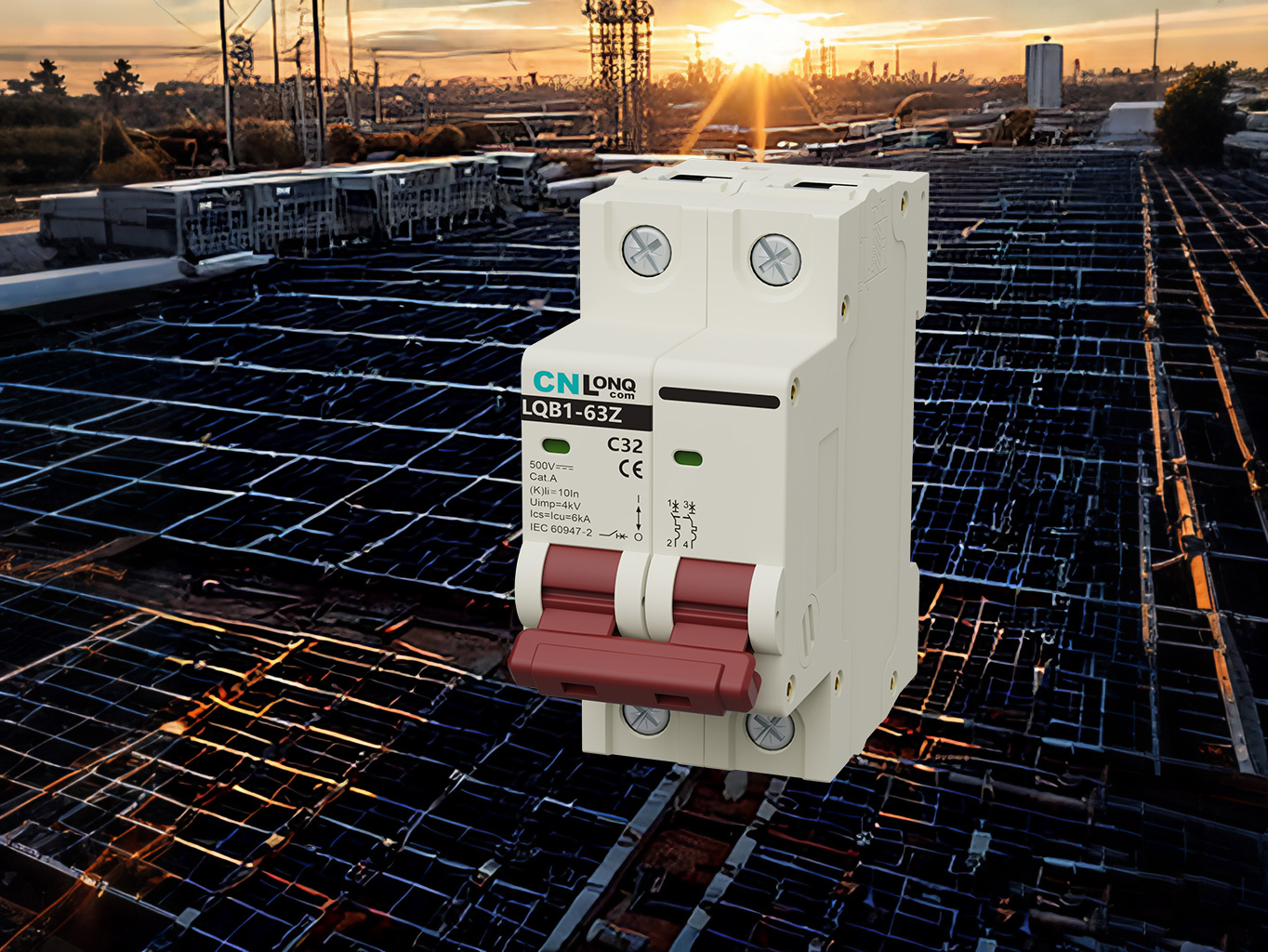

Interruttori di circuiti DC:

Principalmente per sistemi a bassa a media tensione (ad es. 12V- 1500 V in applicazioni solari/EV).

La capacità di rottura è più critica a causa dell'arco persistente, che richiede progetti specializzati.

4. Scenari di applicazione

Tipo di interruttore di interruzione applicazioni tipiche

ACCRIVITO CACCUITO AC Distribuzione di energia residenziale/industriale, reti commerciali

Sistemi di fotovoltaici solari per interruttori di circuiti DC, archiviazione della batteria, ricarica EV, trasporto ferroviario (ad es. Potenza della metropolitana)

Iii. Vantaggi e svantaggi Confronto

1. Vantaggi degli interruttori di CA

✅ Costo inferiore: la costruzione più semplice riduce le spese di produzione e manutenzione.

✅ Tecnologia matura: progetti standardizzati dovuti a un uso diffuso alla griglia AC.

✅ Estinzione per arco più semplice: il trasversale zero naturale garantisce un funzionamento affidabile.

2. Svantaggi degli interruttori di circuiti CA

❌ Non può essere utilizzato nei circuiti DC: può non interrompere gli archi DC, ponendo rischi per il fuoco.

3. Vantaggi degli interruttori di circuiti DC

✅ Progettato per i sistemi DC: una soppressione dell'arco efficace per un funzionamento sicuro.

✅ Essenziale per le energie rinnovabili: critico in solare, archiviazione e ricarica EV.

✅ Alta affidabilità: metodi di tempra avanzati garantiscono protezione.

4. Svantaggi degli interruttori di circuiti DC

❌ Costo più elevato: i progetti complessi li rendono 2-5x più costosi degli interruttori CA.

❌ Tecnologicamente impegnativo: gli interruttori DC ad alta corrente (ad es. HVDC) richiedono materiali avanzati.

IV. Come scegliere tra interruttori AC e DC?

Tipo corrente:

AC Power (familiare/industriale) → interruttore AC

Potenza CC (solare/batteria/eV) → interruttore DC

Capacità di rottura:

I sistemi DC necessitano di interruttori più votati (ad es. 1000V/20A per il solare).

Certificazioni:

Breakers AC: conformarsi a IEC 60898 (residenziale) o IEC 60947 (industriale).

Breakers DC: soddisfa gli standard UL 489B o IEC 60947-2.

V. Tendenze future

Breaker ibridi: combinazione di commutazione meccanica e solida per migliori prestazioni DC.

Caratteristiche intelligenti: monitoraggio integrato per il telecomando (ad es. Smart PV Breakers).

Supporto di tensione più elevato: avanzamento della tecnologia HVDC Breaker per applicazioni su scala di griglia.

Conclusione

Gli interruttori di AC e DC differiscono in modo significativo a causa della natura delle correnti che gestiscono. Gli interruttori AC dominano le reti tradizionali a causa della loro efficacia in termini di costi e affidabilità, mentre i rotti DC sono indispensabili nei sistemi di energia rinnovabile nonostante il loro costo più elevato. La selezione del tipo corretto è cruciale per garantire la sicurezza elettrica e la stabilità del sistema.
