PV Combiner Box: "Smart Power Manager" dei sistemi solari - una guida completa

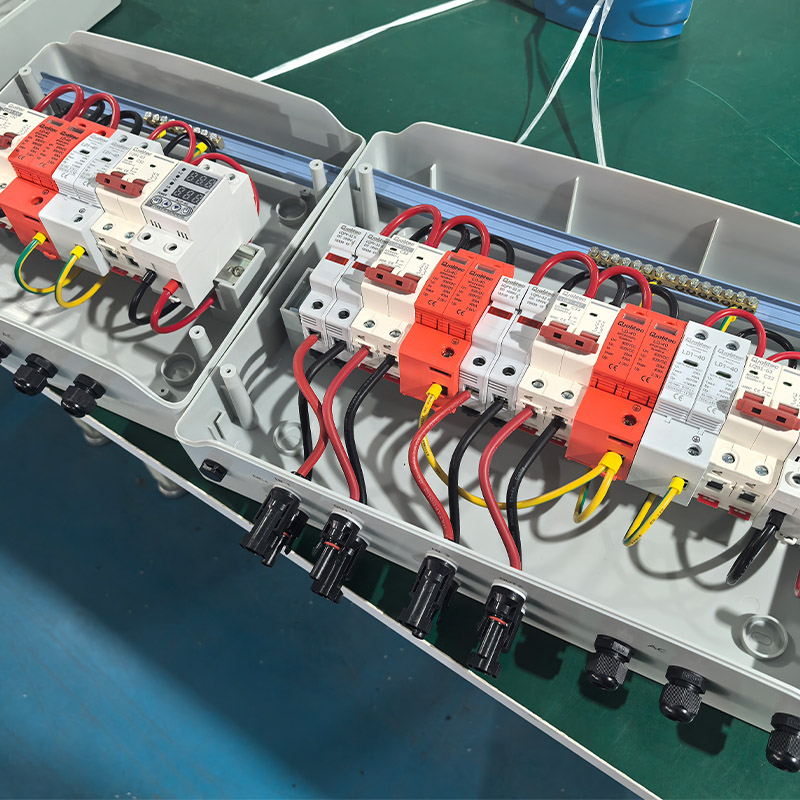

I. Definizione e funzione delle scatole del combinatore fotovolta

Una scatola di combinatore fotovoltaico (scatola del combinatore fotovoltaico) è un componente elettrico critico nei sistemi di alimentazione solare. È responsabile della raccolta, della protezione e del monitoraggio della potenza DC generata dalle stringhe fotovoltaiche e della trasmissione all'inverter. Agendo come "centro di spedizione di potenza" di una centrale solare, garantisce una trasmissione di elettricità efficiente e sicura.

Funzioni core

Aggregazione corrente: connessione parallela di più stringhe fotovoltaiche (ad es. 12-24 stringhe) per ridurre il disordine del cavo e ottimizzare la struttura del sistema.

Protezione del circuito: impedisce sovraccarichi, cortocircuiti e correnti inversa, garantendo un funzionamento sicuro.

Monitoraggio intelligente: rilevamento in tempo reale di tensione, corrente e potenza per ciascuna stringa, abilitando una diagnosi di guasti rapidi.

Perché hai bisogno di una scatola da combinatore?

✔ Migliora l'affidabilità del sistema impedendo che i guasti a una sola corda influiscano sulla generazione complessiva.

✔ Riduce le perdite di linea e migliora l'efficienza di trasmissione.

✔ Fornisce dati operativi intelligenti, abbassando i costi di manutenzione a lungo termine.

Ii. Ruoli fondamentali delle scatole del combinatore fotovoltaico

1. Aggregazione corrente per trasmissione ottimizzata

I moduli fotovoltaici sono in genere collegati nelle stringhe e la scatola del combinatore fonde più stringhe per formare un'uscita di corrente più elevata.

Esempio: un sistema solare da 10kW può essere costituito da 5 stringhe (2KW ciascuna), che la scatola del combinatore si combina prima di inviare energia all'inverter.

2. Protezione a circuito a più strati

Funzione funzionalità di protezione

DC Fusibili/Interruttore di circuito Taglia il circuito durante sovraccarichi o cortocircuiti per prevenire i rischi di incendio.

Il diodo di blocco previene il flusso di corrente inversa (ad es. Quando una stringa è ombreggiata).

Guardie di protezione da sovratensione contro picchi di tensione causati da fluttuazioni di fulmini o griglia.

3. Monitoraggio e manutenzione intelligenti

Caspette di combinatore avanzate Funzionalità di registrazione dei dati, tracciamento:

✅ corrente/tensione per stringa

✅ Potenza totale del sistema ed efficienza

✅ Avvisi di guasto (ad es. Stringhe anormali, fusibili inciampati)

Il monitoraggio remoto (4G/Wi-Fi) consente una rapida risoluzione dei problemi.

Iii. Protezione da fulmini nelle scatole del combinatore fotovoltaico

Poiché i sistemi fotovoltaici sono esposti all'aperto, la protezione da fulmine è una funzione di progettazione fondamentale!

1. Dispositivo di protezione da sovratensione (SPD)

Funzione: assorbe in onda ad alta tensione da fluttuazioni di fulmini o griglia.

Installazione: in genere posizionati sui terminali di ingresso/output CC.

2. Protezione a terra

Il recinto metallico deve essere correttamente messo a terra per dissipare le correnti di fulmini in sicurezza.

Standard: resistenza al suolo <4Ω (<1Ω per piante su larga scala).

3. Progettazione di isolamento

I terminali di isolamento dei fulmini impediscono a inglesi ad alta tensione di influire su altri circuiti.

⚠ Note importanti:

Nelle aree soggette a fulmini, scegli scatole certificate TUV/CE con elevate valutazioni di protezione (ad es. IP65).

Ispezionare regolarmente gli SPD (sostituire ogni ~ 2 anni).

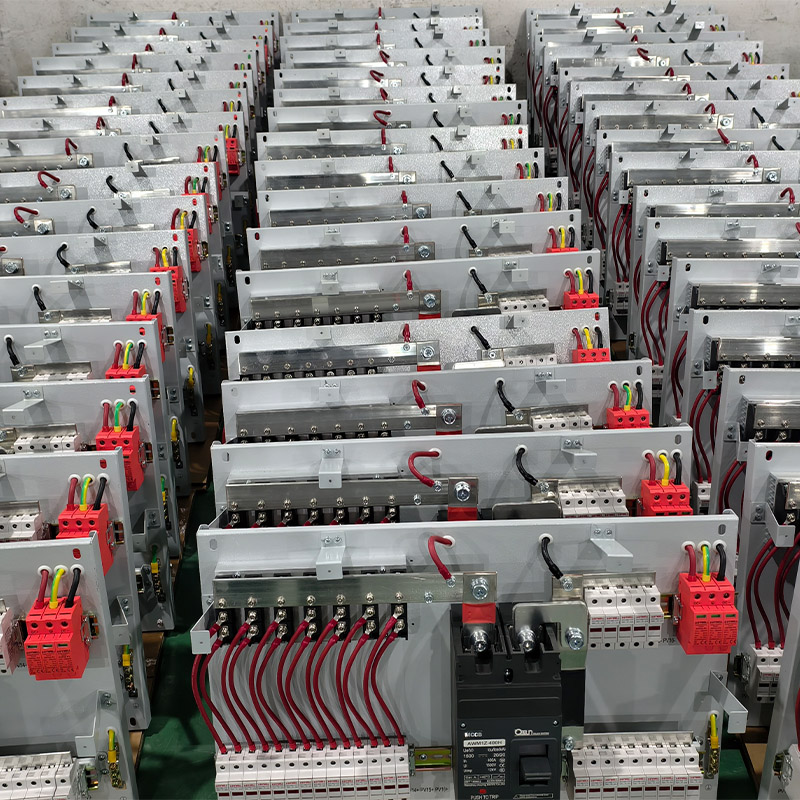

IV. Tipi di scatole di combinatore fotovoltaico e guida alla selezione

Le scatole di combinatore sono classificate per applicazione:

1. Per numero di input

Digitare le funzionalità dell'applicazione

4-8 input (piccolo) Struttura semplice sul tetto residenziale, a basso costo

12-24 input (standard) piante commerciali/di media scala monitoraggio intelligente, robusto protezione da lampo

Oltre 24 anni (grande) agricoltori solari in scala di utilità ad alta protezione (IP67), controllo telecomando

2. Per funzionalità

Basic: fusibili + switch (progetti di bilancio)

Smart: registrazione dei dati, recupero anti-reverse, PID (uso commerciale premium)

A prova di esplosione: per ambienti pericolosi (acciaio inossidabile + certificazioni)

3. Con lo stile di montaggio

Montato a parete: risparmio spaziale per i tetti

Pavimento: manutenzione più facile per le piante di grandi dimensioni

V. Come scegliere la scatola del combinatore giusto?

1. Abbina canali di input

Residenziale: 4-8 input

Commerciale: 12-24 input

Scala di utilità: input 24+ (design modulare)

2. Controllare la valutazione della protezione

Outdoor: minimo IP65 (polvere/impermeabile)

Costiero/industriale: alloggi in acciaio inossidabile

3. Dai priorità alle funzionalità intelligenti

Optare i modelli con scansione della curva IV e monitoraggio remoto per una diagnostica più semplice.

4. Verificare le certificazioni

Internazionale: TUV, CE, UL (Nord America)

Domestico: CQC, certificazione "Golden Sun"

Conclusione: l'eroe sconosciuto dei sistemi solari

Sebbene spesso trascurati, le scatole del combinatore fotovoltaico sono indispensabili per una generazione di energia solare efficiente e sicura. Dall'attuale aggregazione al fulmine, elevano le prestazioni del sistema ad ogni livello.

Suggerimenti di selezione:

🔹 PV residenziale → 4-8 Input Smart Models (monitoraggio Wi-Fi)

🔹 Piante commerciali → 12-24 input, ad alta protezione (IP65 + SPD)

🔹 Scala di utilità → Modulare, gestito a distanza

Aggiorna il tuo sistema solare oggi: lascia che la scatola del combinatore sia il tuo "smart power manager"! ☀️
