Switch Disconnect PV: il "Guardian di sicurezza" dei sistemi solari - una guida completa

I. Definizione e funzione degli switch di disconnessione fotovoltaica

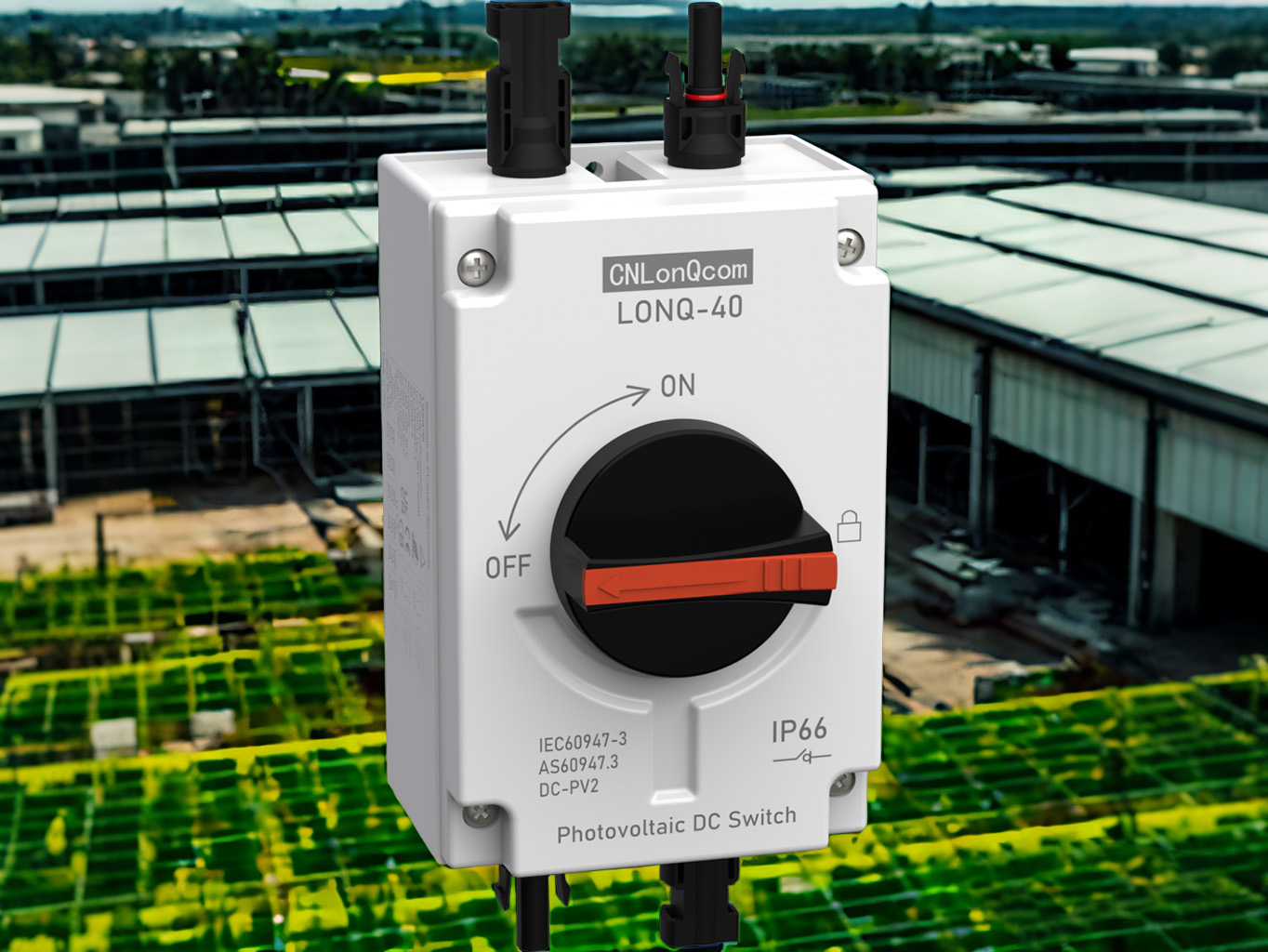

Un interruttore di disconnessione fotovoltaico è un interruttore di sicurezza appositamente progettato per i circuiti DC nei sistemi di alimentazione solare.     Serve due funzioni primarie: isolamento elettrico e arresto di emergenza, fungendo da "freno di emergenza" di un sistema fotovoltaico per garantire la sicurezza assoluta durante la manutenzione o i guasti.

Funzioni core

Isolamento fisico: fornisce un punto di interruzione visibile per garantire alcun flusso di corrente durante la manutenzione.

Protezione da sovraccarico: alcuni modelli integrano i fusibili per evitare danni a corto circuito.

Segmentazione del sistema: consente la disconnessione selettiva delle singole stringhe senza influire sull'intero sistema.

Perché i sistemi solari devono utilizzare switch di disconnessione dedicati?

✔ Gli interruttori CA standard non possono interrompere in modo affidabile gli archi DC (pericolosi!).

✔ conforme agli standard di sicurezza internazionali (ad es. NEC 690.17).

✔ impedisce la corrente inversa da componenti dannosi.

Ii.     Ruoli fondamentali degli switch di disconnessione fotovoltaica

1. Isolamento della sicurezza (scopo primario)

Sicurezza della manutenzione: fornisce un chiaro punto di interruzione fisica durante la manutenzione di inverter o cablaggio.

Spegnimento di emergenza: interrompe rapidamente l'elevata tensione CC in caso di incendio, fulmini, ecc.

Protezione della corrente inversa: impedisce agli inverter di alimentare la potenza ai pannelli di notte.

2. Protezione da sovraccarico (funzionalità migliorate)

Efficacia dell'implementazione del tipo di protezione

Protezione a corto circuito DC Fusibile integrato interrompe la corrente di guasto (fino a 1000 VDC/20KA).

Protezione sovracorrente Il meccanismo di viaggio termomagnetico impedisce il surriscaldamento/incendi del cavo.

Protezione da guai ARC Design rapido (<3MS) è conforme agli standard di guasto ARC UL1699B.

3. Gestione del sistema

Controllo specifico della stringa: le grandi piante possono gestire le sezioni (ad es. 1 interruttore per 10 stringhe).

Visibilità di stato: la finestra dell'indicatore meccanico (alcuni con le luci a LED) mostra lo stato di onda/spegnimento.

Iii.     Tipi e selezione di switch di disconnessione fotovoltaico

1. Per struttura

Digitare applicazioni caratteristiche

Manuale manuale manico meccanico + punto di interruzione visibile, basso costo.    Sistemi commerciali residenziali/piccoli.

Il tipo di rottura di carico può interrompere la corrente di carico (richiede lo scivolo dell'arco).    Array di fotovoltaici di media scala.

Tipo di combinazione fusibile Fusibile DC integrato, design a doppia peripimento.    Scenari di corrente di corto circuito elevato.

2. Per valutazione di tensione

Classe da 600 VDC: standard per i sistemi residenziali (Cina/Europa).

Classe da 1000 VDC: grandi aziende agricole solari (requisiti NEC degli Stati Uniti).

Classe 1500vdc: sistemi di tensione ultra-alta di prossima generazione (efficienti in termini di costi).

IV. Come scegliere un interruttore di disconnessione fotovoltaico?

1. Controlla certificazioni

Nord America: UL 98b, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Parametri chiave

Tensione nominale ≥ Sistema Tensione massima (margine del 20%).

Capacità di rottura ≥ corrente di corto circuito previsto.

Valutazione della protezione: IP65+ per uso esterno.

V. Suggerimenti per l'installazione e la manutenzione

1. Posizione di installazione

Obbligatorio: entro 1 metro dall'ingresso DC inverter (requisito NEC).

Consigliato: all'output della scatola del combinatore.

2. Manutenzione

Controlla l'ossidazione di contatto ogni 6 mesi.

Prova la velocità di rottura ogni anno.

Ispezionare la resistenza di messa a terra prima della stagione dei temporali.

Conclusione: prima sicurezza, l'isolamento è la chiave!

Sebbene piccoli, gli interruttori di disconnessione fotovoltaico sono l'ultima linea di difesa per la sicurezza personale.     Con l'ascesa di sistemi da 1500 V e PV intelligente, gli interruttori di nuova generazione si stanno evolvendo verso una tensione più elevata, una rottura più rapida e l'integrazione dell'IoT.
