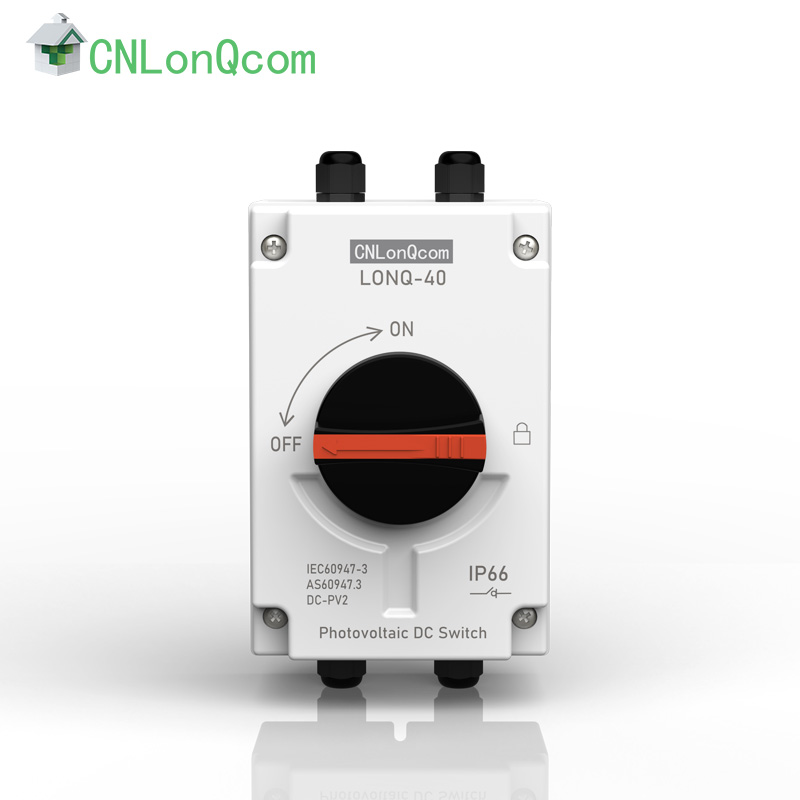

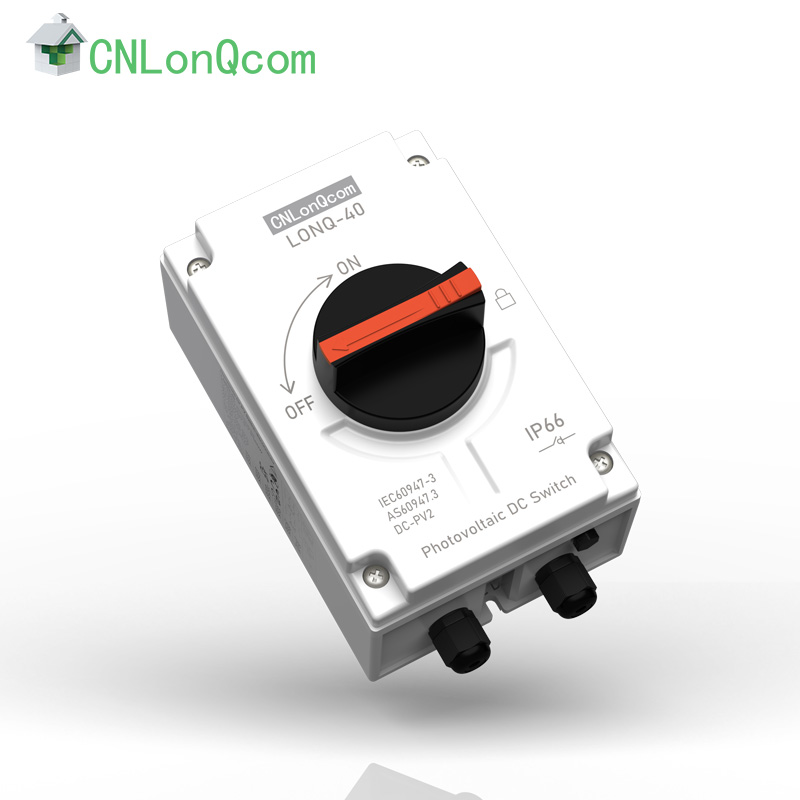

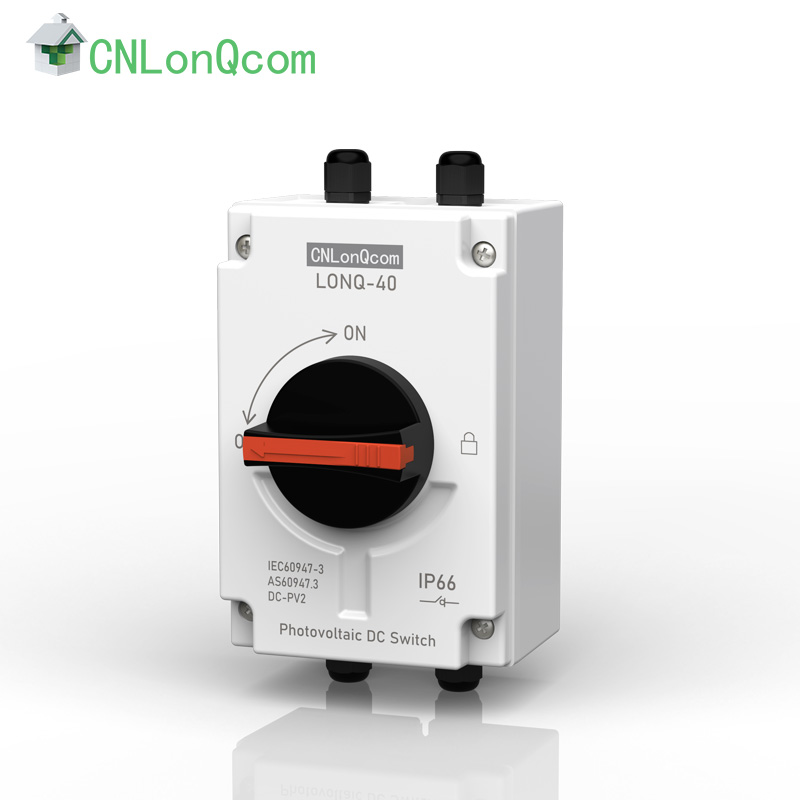

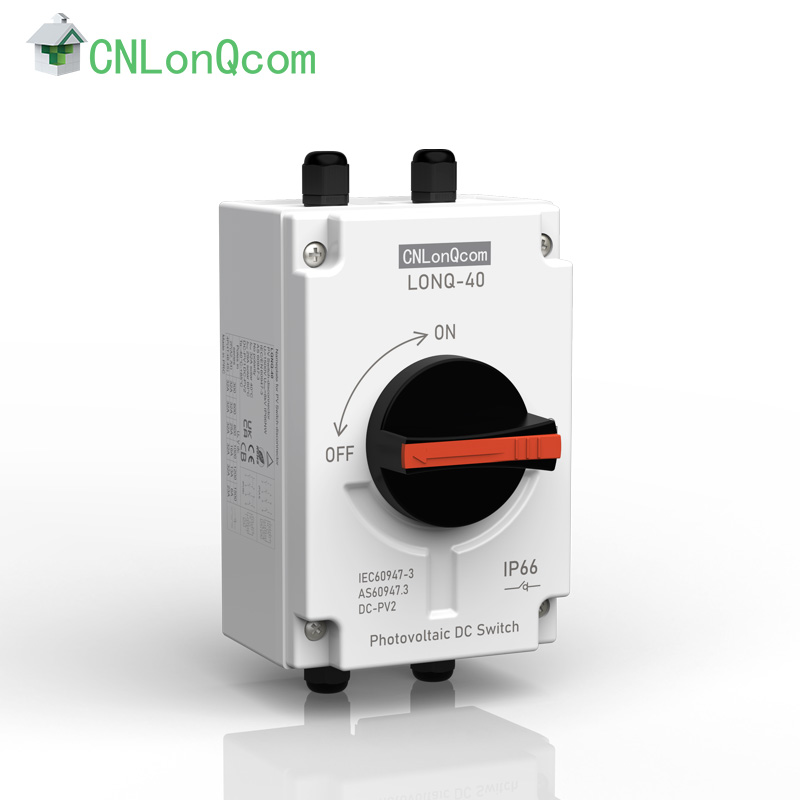

● CNLonQcom è unproduttorespecializzata nella produzione di Sezionatore fotovoltaico 1500V 32A con M12, progettato per impianti fotovoltaici residenziali o commerciali da 1kW a 20kW. Questi interruttori sono destinati all'installazione tra pannelli solari e regolatori di carica, pannelli solari e inverter o tra i pannelli solari stessi.
● Dotati di sezionatori fotovoltaici precablati con connettori solari, i nostri prodotti consentono installazioni più rapide e sicure. Con la capacità di disconnettere carichi fino a 8 volte la corrente nominale, sono la scelta ideale per qualsiasi occasione che richieda l'isolamento elettrico come riparazione, manutenzione, ispezione e installazione.

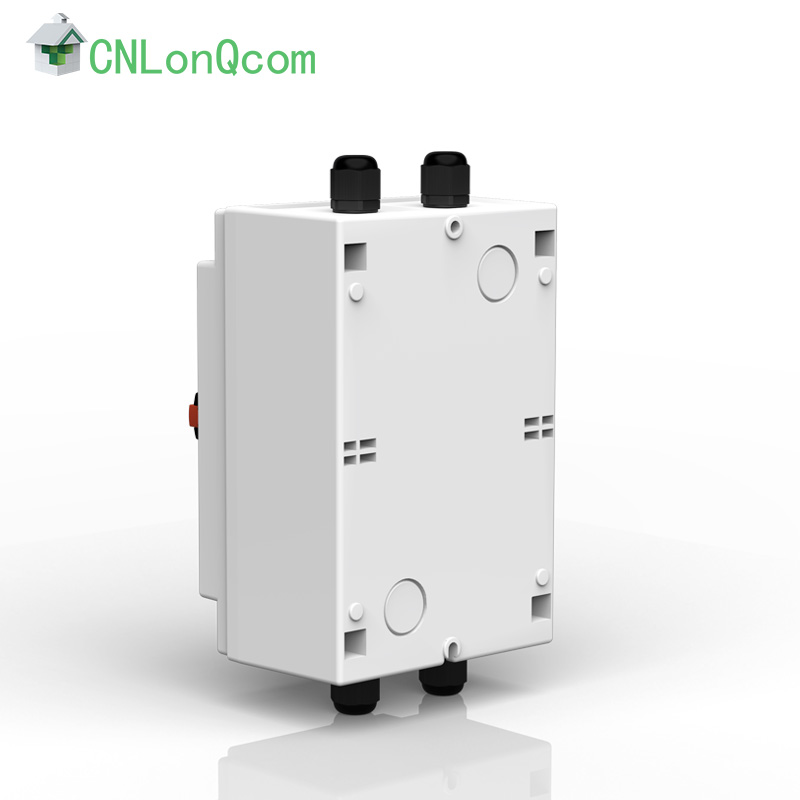

● Inoltre i nostri sezionatori fotovoltaici fino a 1500V 32A sono dotati diIP66 impermeabilecustodia, che fornisce livelli di protezione eccezionali, realizzata con materiali plastici di alta qualità, resistenti ai raggi UV e offre opzioni per 2-4 poli adatte per scatole di distribuzione. Compatti nel design e adatti per l'uso esterno, proteggono gli interruttori sezionatori da pioggia, polvere e altri elementi atmosferici.
● La compatibilità dei nostri sezionatori fotovoltaici con connettori solari li rende adatti per sistemi di energia solare in camper, navi e sistemi solari off-grid/on-grid, progettati specificamente per sistemi solari domestici e commerciali. Offre una protezione completa con un interruttore isolatore indipendente e chiuso e un lucchetto che garantisce che rimanga bloccato in posizione OFF e a prova di manomissione.
Tabella dei parametri del prodotto
| Parametri principali |
unità |
LONQ-40 |
| Tensione di isolamento nominale |
Ui |
V
|
1500
|
| Corrente termica nominale |
Ith |
A
|
32
|
| Tensione nominale di resistenza all'impulso |
Ump |
V
|
8000
|
| Potere di chiusura nominale in cortocircuito |
lcw |
A
|
1000
|
| Sezioni trasversali massime dei cavi (incl. ponticello) |
|
|
| Solido o standard |
mm2 |
2.5-6 |
| Flessibile |
mm2 |
2.5-6 |
| Flessibile (+ estremità cavo multipolare) |
mm2 |
2.5-6 |
| Coppia |
|
|
| Coppia di serraggio delle viti del terminale M4. |
Nm |
1.2-1.8 |
| Coppia di serraggio delle viti di montaggio della calotta |
Nm |
1,5-2,0 |
| Viti della manopola di coppia di serraggio |
Nm |
0,5-0,7 |
| Attivazione o disattivazione della coppia |
Nm |
0,9-1,3 |
| La coppia di cablaggio sulla base |
Nm |
1.1-1.4 |
| Parametri generali |
|
|
| Posizioni della manopola |
|
OFF alle 9, ON alle 12 |
| Vita meccanica |
|
10000
|
| Numero di poli CC |
|
2 o 4 |
| Temperatura di funzionamento |
|
da -40 a +85 |
| Temperatura di conservazione |
|
da -40 a +85 |
| Grado di inquinamento |
℃
|
2
|
| Categoria di sovratensione |
℃
|
III |
| Grado IP dell'albero e del montaggio null |
|
IP66 |
SCHEMA SCHEMATICO
DISEGNO ENSIONALE DIMENSIONALE (MM)
DETTAGLI DEL PRODOTTO
SCHEMA ELETTRICO
Alta artigianalità e standard elevati
-40℃~+85℃ Intervallo di temperatura ambiente
| I test sono conformi a AS 60947.3:2018,EN IEC 60947-3:2021, Categoria di utilizzo: DC-PV2 |
Polo |
N. di stringhe |
Numero parte |
| 600 V |
800 V |
1000 V |
1200 V |
1500 V |
| PV2 |
PV2 |
PV2 |
PV2 |
PV2 |
|
|
|
| 32A |
32A |
25A |
13A |
6A |
2
|
1
|
LONQ-40-2 |
| 32A |
32A |
25A |
13A |
6A |
4
|
1
|
LONQ-40-4 |
| 32A |
32A |
32A |
32A |
23A |
4
|
1
|
LONQ-40-4S |
| 32A |
32A |
32A |
32A |
23A |
4
|
1
|
LONQ-40-4B |
| 32A |
32A |
32A |
32A |
23A |
4
|
1
|
LQNQ-40-4T |
Commutazione della configurazione
Tipo
|
PEDSC100R/120R |
Contatti Grafico del cablaggio |
Esempio di cambio |
| 2 poli |
2
|

|

|
| 4 poli |
4
|

|

|
| 4 poli con ingresso e uscita in alto |
4T |

|

|
| 4 poli con ingresso e uscita sul fondo |
4B |

|

|
| 4 poli con ingresso in alto Uscita in basso |
4S |

|

|
Domande frequenti
Q1: Quali termini di pagamento accetta la fabbrica CNLonQcom?
A1: Accettiamo carte di credito, trasferimenti Western Union, PayPal o bonifici bancari.
Q2: È possibile personalizzare il sezionatore fotovoltaico fino a 1500 V 32 A su CNLonQcom?
A2: CNLonQcom è un produttore professionale in Cina, specializzato nella produzione di sezionatori fotovoltaici fino a 1500 V 32 A. Accogliamo con favore le richieste OEM e ODM e possiamo fornire varie soluzioni personalizzate per soddisfare le vostre esigenze specifiche.
Q3: Quanto tempo impiega la fabbrica a consegnare dopo che l'acquirente ha effettuato un ordine?
R3: Il ciclo produttivo per la consegna è determinato in base alla specifica quantità di prodotti ordinati, generalmente compreso tra 15 e 30 giorni.
Q4: Com'è il controllo di qualità in fabbrica?
A4: Siamo un fornitore diretto in fabbrica e tutti i prodotti sono sottoposti a ispezione al 100% prima della spedizione per garantire il rispetto di standard di alta qualità.
