Scollegare il modulo di distribuzione della potenza dell'interruttore 2p/4p

Dati tecnici
Modello	Lonq-40.x lonq-40.i lonq-40.f
Tipo	PV DC Disconnect Switch isolatore
Corda	2 in 2 out o 2 in 1 out o 1 in 1 out o 1 in 2
Corrente nominale in (a)	32	32	32	32	32	23
Tensione di lavoro classificata UE (V)	300	600	800	1000	1200	1500
Tensione di isolamento classificata UI (V)	1500v
Palo	4p
Contestazione di impulsi di tensione UIMP (KV)	8
Short-Time Restringa Current ICW (KA)	1
Metodo di cablaggio	Non polarizzato
Standard	IEC/EN60947-3 GB/T 14048.3
Funzione di insolazione	SÌ
Grado ritardante di fiamma	UL94V-0
Materiale abitativo	PA
Materiale del conduttore	Rame placcato in argento
Certificato di qualità	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Vita meccanica (tempi)	20000
Vita elettrica (tempi)	6000
Posizioni di manopola	Off a 9 ore ， ON a 12 ore
Temperatura operativa	-40 da ℃ a +85 ℃
Umidità	≤95%
Altitudine	2000m
Installazione	Terratte DIN da 35 mm
Dettagli dell'imballaggio	1pcs per scatola interna, 50 pc per cartone
Diagramma di cablaggio di contatto
Connetti il ​​codice del metodo	Tipo di circuito		Diagramma di vittoria		Carico diagarm
2p (A2)	2 poli in serie per una stringa, 1 carico
2p (A4)	2 poli in serie per una stringa, totale 2 carichi
4p (4t)	4 pali in serie, per una stringa
4p (4b)	4 pali in serie, per una stringa
4p (4s)	4 pali in serie, per una stringa

PV Disconnect
Interruttore integrato

DC1200V 32A 2IN 2OUT

circuito di lsolazione

Protezione da sovratensione

Protezione a corto circuito

Materiale: PA

IP66Durevole

Resistenza UV

Ritardante di fiamma

Non polarizzato

-40 ℃ ~ +85 ℃

MISURARE

L*W*H: 71.5*65.7*105 (mm)

Lonq-40.x

LONQ-40.I

Lonq-40.f

Imballaggio fermo

Garantire la sostituzione delle merci danneggiate

1Prodotto nella scatola interna

3 strati di carta kraft ispessita

2Scatola esterna

5 strati ondulato extra duro

3Consegna

Spedizione rapida

Modello	Poli	Scatola interna (PCS/cm)	Scatola esterna (cm)	Qty (PC)	G.W. (KGS)
LONQ-40.2-2-	4p	1/26*10,8*12	57.5*27.5*49.5	20	21

Completamente certificato

Produttori di fonti di marca con alta qualità e basso prezzo

Nota: contattaci per ulteriori certificati

Installazione e cablaggio

Installazione e smontaggio

Dalla ferrovia

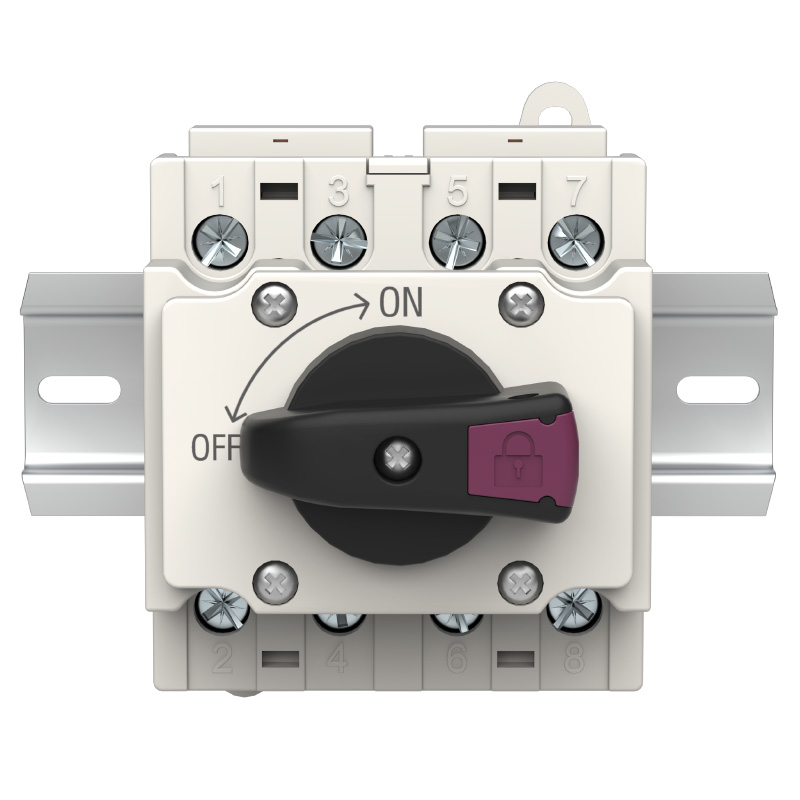

Installare la guida DIN da 35 mm in orizzontale in un ambiente stabile.

Installazione

①.Hang lo slot dell'interruttore di disconnessione sulla guida DIN
②.Push l'estremità inferiore del cambio di disconnessione nella guida DIN

Smontaggio

①.Push l'interruttore verso l'alto
②. Trucia l'estremità superiore della strega fuori dalla rotaia DIN

Collegare il filo

1 in 1 fuori

1 in 1 fuori

1 in 1 fuori

2 in 2 fuori

Mancia:
Design di cablaggio non polarizzato, una varietà di metodi di cablaggio, Altri metodi di connessione possono contattarci!

Dettagli del prodotto

Ritardante di fiamma

Altamente adattabile

Resistenza all'ambiente

Estinzione ad arco veloce,
Tensione di isolamento fino a 1500V

Corrosione-
viti resistenti

Passa la nebbia salina
Test per 48 ore
senza corrosione

Rame spesso con
Contatti placcati in argento

Migliore conducibilità
e stabilità

Magneti

Arco veloce
estinguere

Alloggiamento PA

Durevole,
UL 94V-0
ritardante di fiamma

Scenario dell'applicazione

Famiglia di prodotti

(Nota: foro richiesto)

Modellato:

LQNQ-40

Corda:

1 stringa

Visualizza di più

Modellato:

LQNQ-40.1pv

Corda:

1 stringa

Visualizza di più

Modellato:

LQNQ-40.2pv

Corda:

2 String

Visualizza di più

(Nota: Cablaggio richiesto)

Modellato:

LQNQ-40.M12

Corda:

1 stringa

Visualizza di più

(Nota: Cablaggio richiesto)

Modellato:

LQNQ-40.M20

Corda:

1 o 2 stringa

Visualizza di più

(Nota: integrato in switch)

Modellato:

LQNQ-40.2-2

Corda:

2 String

Visualizza di più

(Nota: integrato in switch)

Modellato:

LQNQ-40.X

Corda:

1 o 2 stringa

Visualizza di più

Modellato:

Lqnq-40.i

Corda:

1 o 2 stringa

Visualizza di più

(Nota: accessori fotovoltaici)

Modellato:

Connettori fotovoltaici

Corrente valutata:

6a ~ 60a

Visualizza di più

Layout globale di CNLONQCOM

Benvenuti a diventare il nostro agente

Forniremo ai nostri agenti:

1. Prezzo più favorevole
2. Canali di mostra/vendita
3. Protezione dei prezzi dell'area
4. Supporto OEM/ODM
5. Supporto tecnico e degli accessori
6. Scasso di obiettivi di vendita annuale

● CNLONQCOM è un produttore specializzato nella produzione del modulo di distribuzione di potenza dell'interruttore di disconnessione 2p/4p, progettato per sistemi fotovoltaici residenziali o commerciali che vanno da 1kW a 20kW. Questi interruttori sono destinati all'installazione tra pannelli solari e controller di carica, pannelli solari e inverter o tra pannelli solari.

● Con disconnettori Switch PV pre-cablati con connettori solari, i nostri prodotti consentono installazioni più veloci e più sicure. Con la capacità di scollegare i carichi fino a 8 volte la corrente nominale, sono una scelta ideale per ogni occasione che richiede un isolamento elettrico come riparazione, manutenzione, ispezione e installazione.

● Inoltre, il nostro modulo di distribuzione dell'interruttore di disconnessione 2p/4p è realizzato in alloggiamento PA con valutazione del ritardo di fiamma UL94V-0, resistente ai raggi UV e il conduttore è realizzato in rame spessa con placcatura argento per la bassa generazione di calore.

● La compatibilità dei nostri interruttori PV con connettori solari lo rende adatto per i sistemi di energia solare in camper, navi e sistemi solari off-grid/on-grid, specificamente progettati per sistemi solari domestici e sistemi solari commerciali. Offre una protezione completa con un interruttore isolatore indipendente e chiuso e un lucchetto che gli garantisce REM
