Combiner DC in plastica Box 1 in e 1 Out

CNLONQCOM IP65 PV in plastica DC Combiner Box 1 in e 1 Out DC500V con interruttore e protezione dei fulmini e fusibili per i sistemi DC del pannello solare esterno, camper, case, barche
● Tensione nominale: DC500V
● Corrente nominale: 6/10/16/20/25/32/40/50/63A
● String: 1in 1out
● Corrente di ingresso massima per stringa: 6/10/16/20/25/30A
● Corrente massima di uscita per stringa: 6/10/16/20/25/32/40/50/63A
● Connettore: MC-4 o PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Materiale dell'alloggiamento: PC+ABS
● Certificato: CE, IP65, ROHS, ISO9001

Modello:LQX-DC500V1-1

Invia richiesta

Descrizione del prodotto

ILCombiner DC in plastica Box 1 in e 1 OutdaCnlonqcomHa una configurazione 1-Input-1-Output con struttura sigillata, protezione da sovraccarico, a prova di polvere, a prova di umidità e di protezione dei fulmini.

1. Fornisce una gamma completa di scatole di combinatori fotovoltaiche solari per progetti di energia rinnovabile residenziale, commerciale e su scala di utilità.
2. Plastici Combiner DC Box 1 in e 1 Out offre configurazioni flessibili da utilizzare con pannelli solari monocristallini, pannelli solari policristallini e pannelli solari a film sottile. È possibile selezionare la corrente nominale dei fusibili fotovoltaici, gli interruttori e gli interruttori di isolamento del carico.
3. Il recinto è realizzato in plastica.
4.Le specifica della scatola del combinatore DC in plastica 1 in e 1 fuori

Parametri tecnici

Nome	LQX 1/1 DC
	Parametro elettrico
Tensione CC massima del sistema	500	1000
Corrente di ingresso massima per ogni stringa	15A/20A/30A
Stringhe di ingresso massime	2
Corrente di interruttore di uscita massima	16A/20A/32A
Numero di inverter MPPT	1
Numero di stringhe di output	1
	Protezione dei fulmini
Categoria di test	II protezione del grado
Corrente di scarico nominale	20KA
Corrente di scarica massima	40KA
Livello di protezione della tensione	2.0kv	3.6kv
Tensione operativa massima UC	500v	1050v
Poli	2p	3p
Caratteristica della struttura	Modulo push push
	Sistema
Grado di protezione	IP65
Interruttore di uscita	Interruttore di isolamento CC (standard)/interruttore CC (opzionale)
Connettori impermeabili SMC4	Standard
Fuse PV DC	Standard
PV Surge Protector	Standard
Modulo di monitoraggio	Opzionale
Prevenire il diodo	Opzionale
Materiale in scatola	PVC
Metodo di installazione	Tipo di montaggio a parete
Temperatura operativa	-25 ℃ ~+55 ℃
Elevazione della temperatura	2 km
Umidità relativa consentita	0-95%, Noonsation

Diagramma schematico

Disegno dissionale di dimensioni (mm)

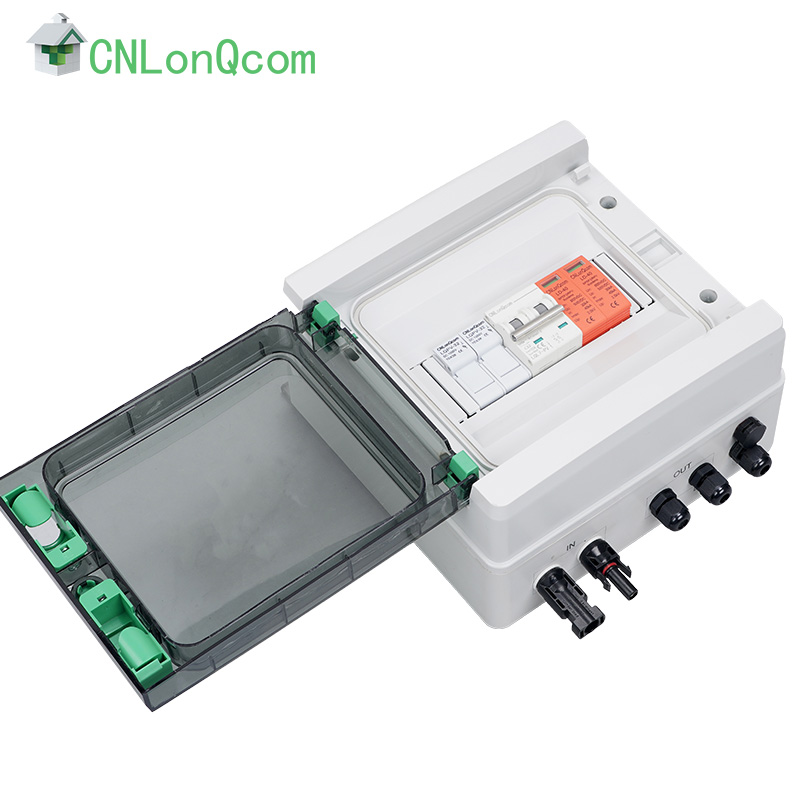

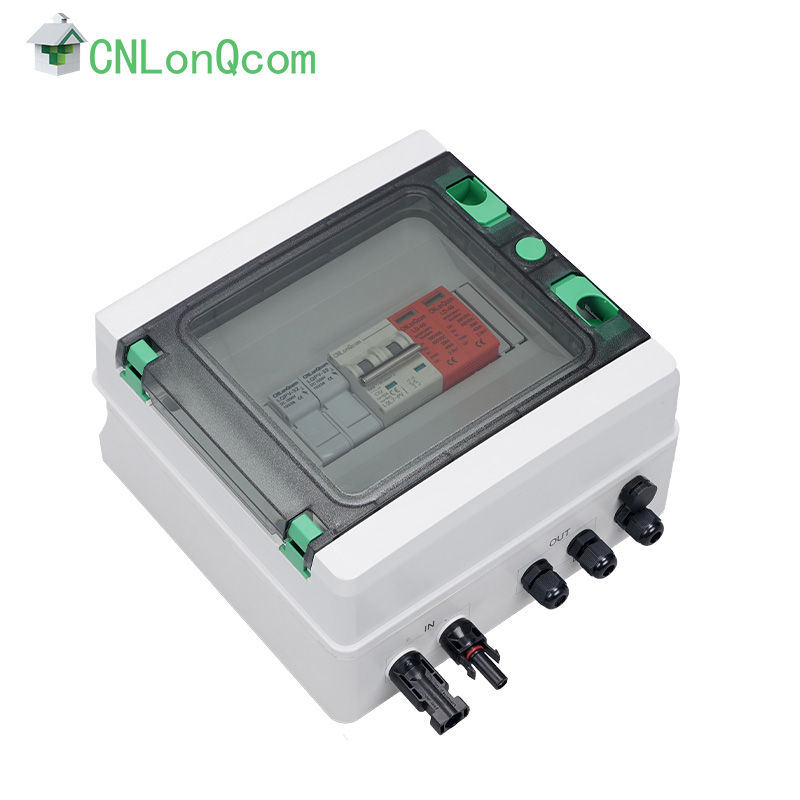

I dettagli della scatola del combinatore DC in plastica 1 in e 1 fuori

Diagramma di cablaggio

FAQ

D1: Sei una società commerciale o una fabbrica?
A1: Sì, siamo un produttore di box da combinatore DC in plastica 1 in e 1 in uscita. Abbiamo oltre 10 anni di esperienza in questo campo.

D2: Com'è il controllo di qualità nella tua fabbrica?
A2: tutti i prodotti subiscono un'ispezione al 100% prima della spedizione.

Q3: Quando posso ottenere il prezzo?
A3: Di solito, forniremo un preventivo entro 24 ore dalla ricezione della tua richiesta.
