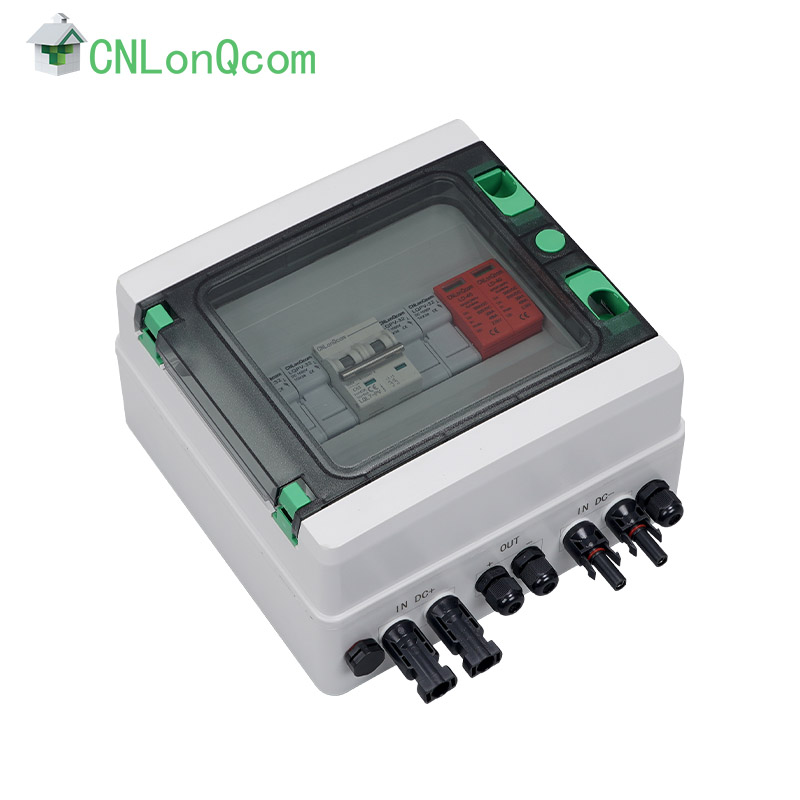

Scatola combinatrice CC in plastica con 2 ingressi e 1 uscita

CNLonQcom ha una vasta esperienza nella produzione di scatole combinatrici CC in plastica 2 ingressi e 1 uscita, puoi essere certo di acquistarlo dalla nostra fabbrica.
Applicazione: sistema di generazione di energia solare
Ingresso tensione CC massima: 500 V
Grado di impermeabilità: IP65
Nome del prodotto: scatola combinatrice solare
Materiale: ABS/policarbonato
Materiale della custodia: plastica
Garanzia: 2 anni
Marchio: CNLonQcom
Origine: Zhejiang, Cina

Modello:LQX-DC500V2-1

Invia richiesta

Descrizione del prodotto

ILScatola combinatrice CC in plastica con 2 ingressi e 1 uscitadaCNLonQcomha una configurazione a 2 ingressi e 1 uscita con struttura sigillata, protezione da sovraccarico, funzioni antipolvere, a prova di umidità e protezione contro i fulmini.

1. Fornisce una gamma completa di quadri elettrici fotovoltaici per progetti di energia rinnovabile residenziali, commerciali e su larga scala.
2. La scatola combinatrice CC in plastica 2 ingressi e 1 uscita offre configurazioni flessibili per l'uso con pannelli solari monocristallini, pannelli solari policristallini e pannelli solari a film sottile. È possibile selezionare la corrente nominale dei fusibili fotovoltaici, degli interruttori automatici e degli interruttori di isolamento del carico.
3.La custodia è in plastica.
4.Specifiche della scatola combinatrice CC in plastica 2 ingressi e 1 uscita.

PARAMETRI TECNICI

Nome	LQX 2/1 DC
	Parametro elettrico
Tensione CC massima del sistema	500	1000
Corrente massima in ingresso per ogni stringa	15A/20A/30A
Numero massimo di stringhe di input	2
Corrente massima di commutazione in uscita	32A/40A/50A/63A
Numero di MPPT dell'inverter	1
Numero di stringhe di output	1
	Protezione contro i fulmini
Categoria di test	Protezione di II grado
Corrente di scarica nominale	20kA
Corrente di scarica massima	40kA
Livello di protezione della tensione	2,0 kV	3,6 kV
Tensione operativa continua massima Uc	500 V	1050 V
Poli	2P	3P
Caratteristica della struttura	Modulo plug-push
	Sistema
Grado di protezione	IP65
Interruttore di uscita	Sezionatore CC (standard)/interruttore automatico CC (opzionale)
Connettori impermeabili SMC4	Standard
Fusibile CC fotovoltaico	Standard
Protettore da sovratensione fotovoltaica	Standard
Modulo di monitoraggio	Opzionale
Prevenire il diodo	Opzionale
Materiale della scatola	PVC
Metodo di installazione	Tipologia di montaggio a parete
temperatura di esercizio	-25℃~+55℃
Aumento della temperatura	2 km
Umidità relativa consentita	0-95%, condensazione mezzogiorno

DIAGRAMMA SCHEMATICO

DISEGNO ENSIONALE DIMENSIONALE (MM)

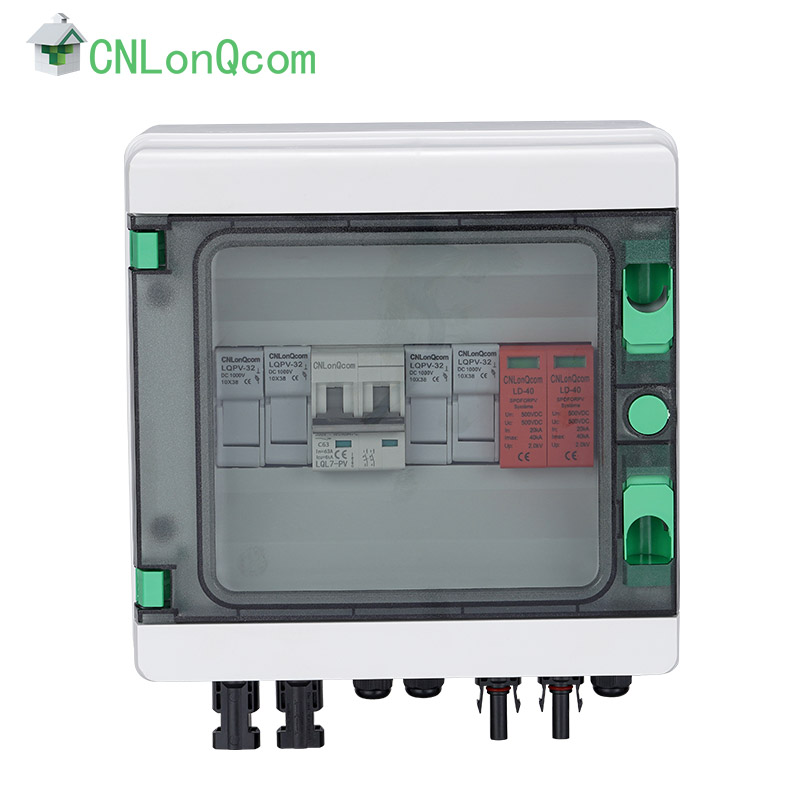

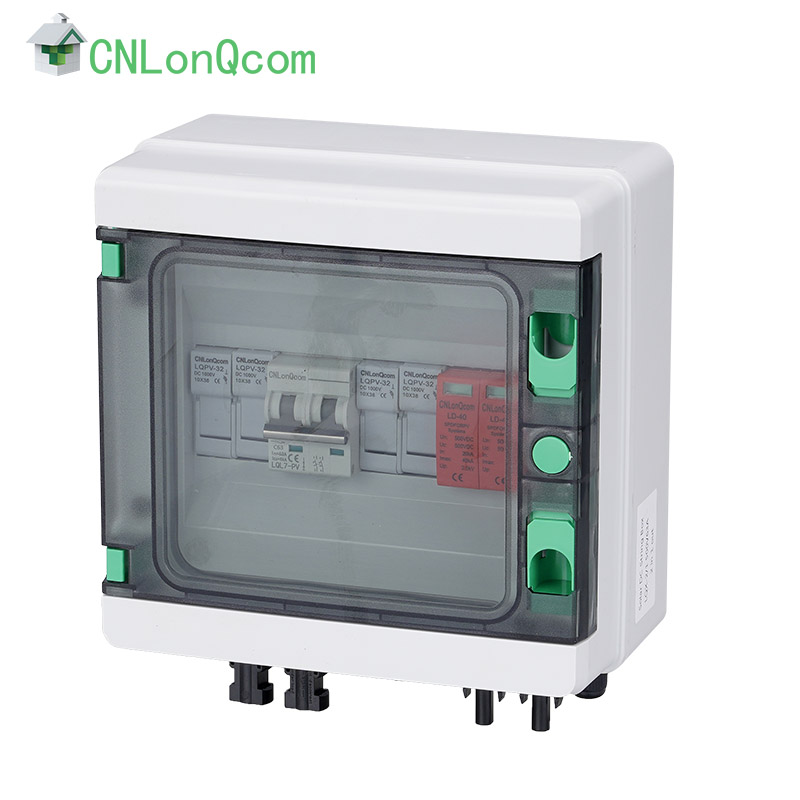

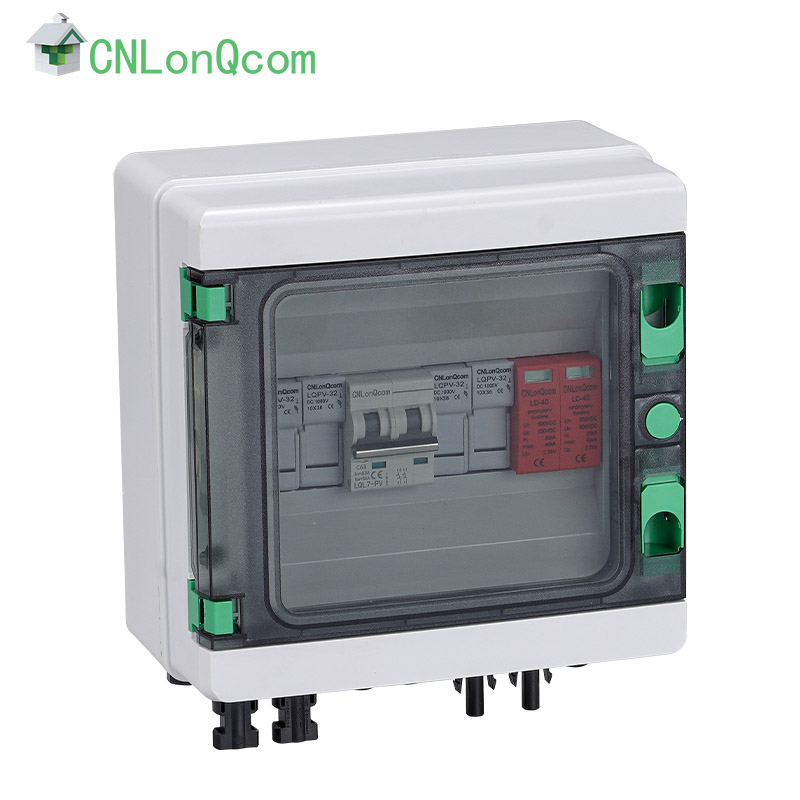

I dettagli della scatola combinatrice in plastica DC500V 2 ingressi e 1 uscita

SCHEMA ELETTRICO
