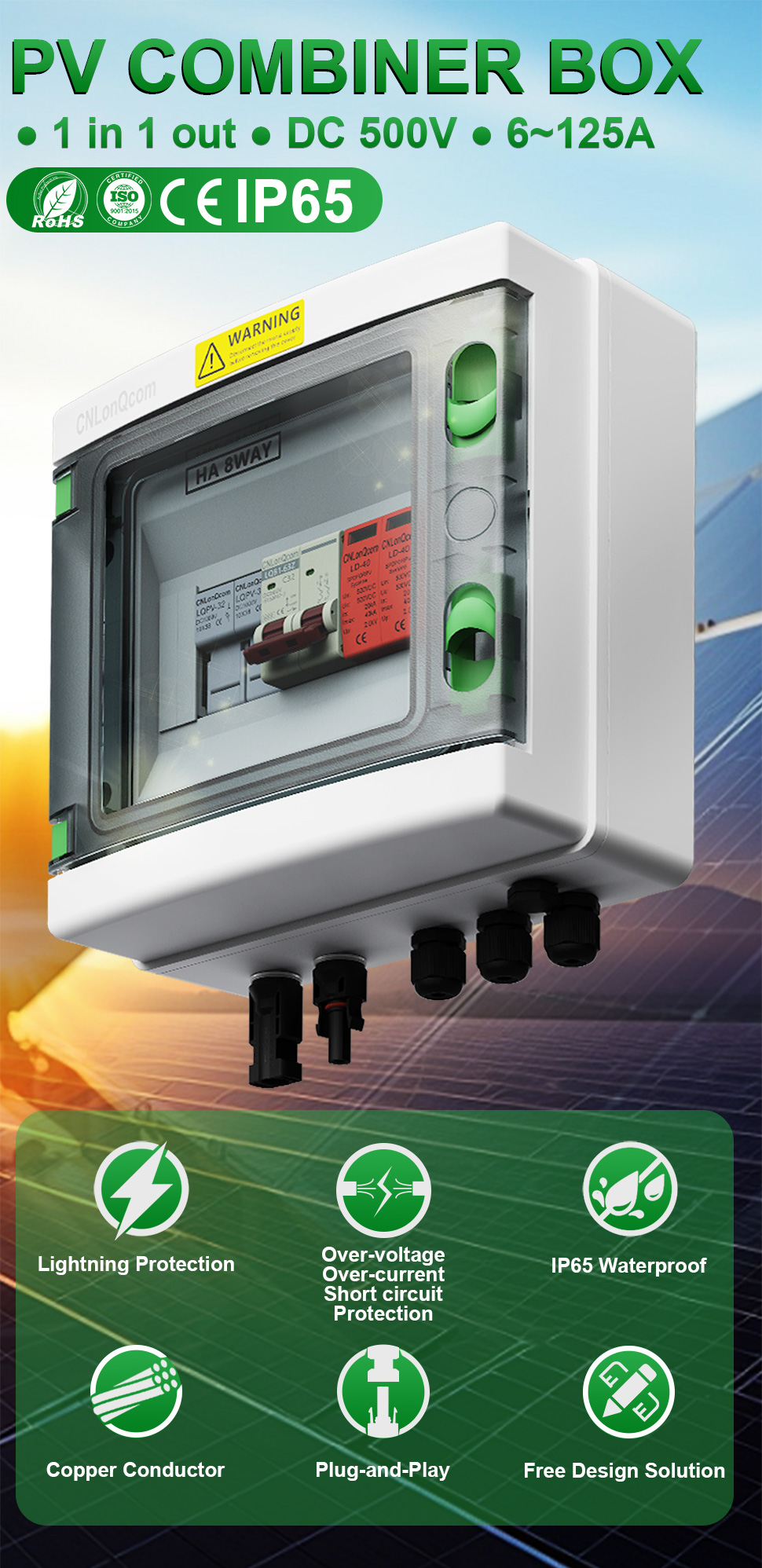

PV PV Combiner Box
● 1 in 1 out ● DC 500V/600V/800V ● 6 ~ 125a
IP65
- English
- Español
- Português
- русский
- Français
- 日本語
- Deutsch
- tiếng Việt
- Italiano
- Nederlands
- ภาษาไทย
- Polski
- 한국어
- Svenska
- magyar
- Malay
- বাংলা ভাষার
- Dansk
- Suomi
- हिन्दी
- Pilipino
- Türkçe
- Gaeilge
- العربية
- Indonesia
- Norsk
- تمل
- český
- ελληνικά
- український
- Javanese
- فارسی
- தமிழ்
- తెలుగు
- नेपाली
- Burmese
- български
- ລາວ
- Latine
- Қазақша
- Euskal
- Azərbaycan
- Slovenský jazyk
- Македонски
- Lietuvos
- Eesti Keel
- Română
- Slovenski
- मराठी
- Srpski језик
Casa
>
Prodotti > Scatola combinatrice > Scatola combinatrice CC in plastica > PV Combiner Box 1 in 1 Out DC500V
Prodotti

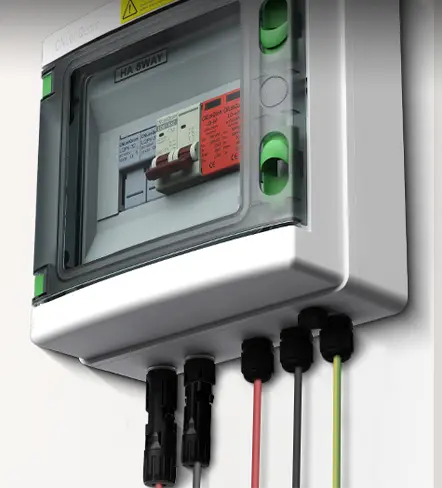

PV Combiner Box 1 in 1 Out DC500V
CNLONQCOM IP65 PV Combiner Box 1 in 1 Out DC500V/600V/800V con interruttore a circuito e protezione da fulmine e fusibili per sistemi DC a pannelli solari esterni, camper, case, barche
● Tensione nominale: DC500V600V/800V
● Corrente nominale: 6/10/16/20/25/32/40/50/63A
● String: 1in 1out
● Corrente di ingresso massima per stringa: 6/10/15/20/25/30A
● Corrente massima di uscita per stringa: 6/10/16/20/25/32/40/50/63/80/10/125a
● Connettore: MC-4 o PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Materiale dell'alloggiamento: PC+ABS
● Certificato: CE, IP65, ROHS, ISO9001
Modello:LQX 1/1B.8H DC500V/600V/800V
Invia richiesta
Descrizione del prodotto
| Dati tecnici | |||
| Modello | LQX 1/1B.8H DC500V/600V/800V | ||
| Tipo | MCB e SPD e FUSE | ||
| Corda | 1 in 1 fuori | ||
| Tensione nominale UE (V) | DC500/600/800 | ||
| Corrente di ingresso massima per stringa (a) | 010/06/15/20/25/30 opzionale | ||
| Corrente di uscita massima per stringa (a) | 16/10/20/25/32/40/50/63/80/100/125 Opzionale | ||
| Certificato di qualità | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| standard | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Interruttore in miniatura (MCB) | Surge Protector (SPD) | ||
| Corrente classificata con telaio (a) | 63/125 | In (8/20) US (KA) | 20 |
| Corrente nominale in (a) | 16/10/20/25/32/40/50/63/80/100/125 Opzionale | IMAX (8/20) US (KA) | 40 |
| Tensione nominale UE (V) | DC500/600/800 | Tensione nominale UE (V) | DC500/600/800 |
| Tensione di isolamento classificata UI (V) | DC1000 | Livello di protezione della tensione (KV) | 2.0/2.5 |
| Impulse Restendo la tensione UIMP (KV) | 4 | Poli | 2p |
| Breaking Capacity ICU (KA) | 6 | Materiale abitativo | PA |
| Capacità di runbreaking LCS (LCU) | 75% | Spessore di chip (mm) | 6 |
| Tipo di curva | C | FUSIBILE | |
| Poli | 2 | Corrente nominale in (a) | 010/06/15/20/25/30 opzionale |
| Modalità di cablaggio | Nessuna polarità, in cima e in basso verso l'esterno o in basso e top out | Tensione nominale UE (V) | DC1000 |
| Materiale abitativo | PA | Poli | 2p |
| Materiale del conduttore | Rame | Dimensione del fusibile (mm) | 10*38 |
| Vita meccanica (maxtimes) | 20000 | Materiale abitativo | PA |
| Vita elettrica (maxtimes) | 6000 | Ambiente | |
| Cavo fotovoltaico preinstallato | Temperatura operativa | -25 ℃ a +60 ℃ | |
| Diametro del cavo | 6,1 mm | Umidità | ≤95% |
| Tensione massima (V) | 1500 | Altitudine | 2000m |
| Corrente massima (a) | 55 | Installazione | Montaggio a parete |
| Alloggi | |||
| Materiale | PC+ABS | ||
| Livello di protezione | IP65 | ||
| Livello di protezione dell'impatto | IK10 | ||
| Connettore di ingresso o output | Connettori PG o MC-4 | ||
IP65
-
Protezione dei fulmini
-
Sovratensione
Sovrano
Cortocircuito
Protezione -
IP65 impermeabile
-
Conduttore di rame
-
Plug-and-play
-
Soluzione di progettazione gratuita

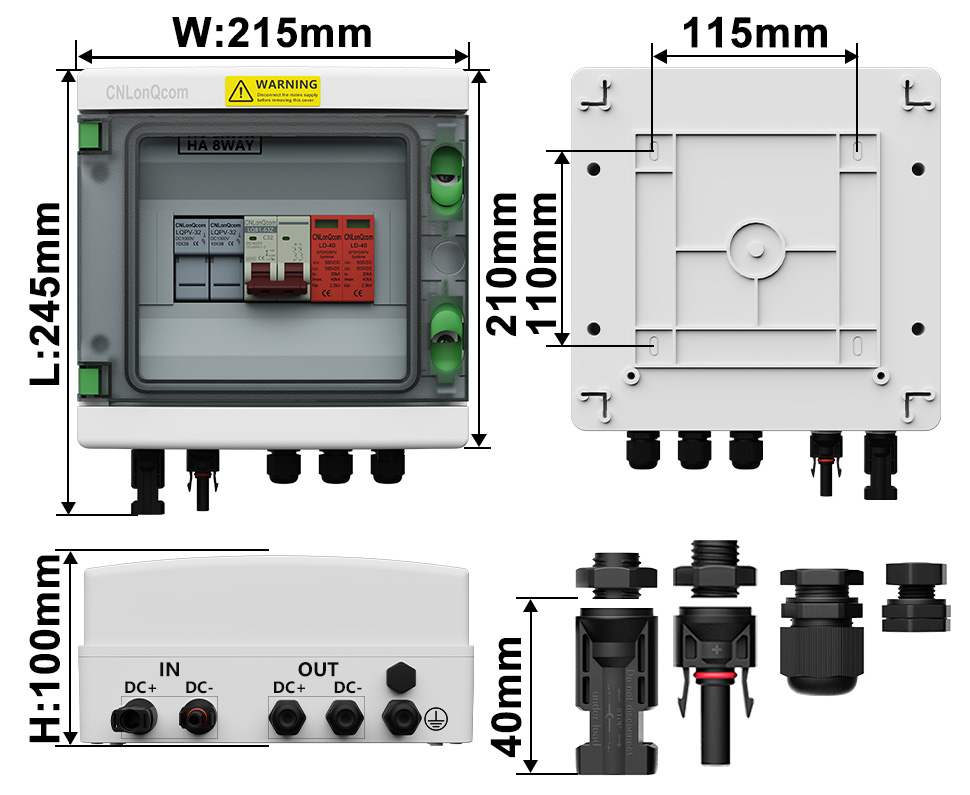

MISURARE
L*W*H: 245*215*100 (mm)
Processo di crimpaggio aggiornato meccanicamente per la tranquillità
Mancia:
① Installazione dei connettori MC-4 avrà cavi preinstallati,
I connettori PG non hanno no
② Cavo collegato a predefinito in base al diametro della corrente nominale
di 4 ~ 20mm2Modifica o in base alle esigenze del cliente

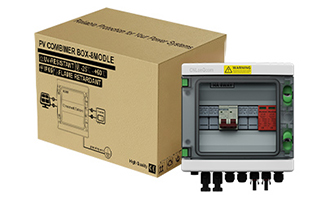

Imballaggio fermo
Garantire la sostituzione delle merci danneggiate
1Prodotto nella scatola interna
3 strati di carta kraft ispessita
2Scatola esterna
5 strati ondulato extra duro
3Consegna
Spedizione rapida
| Modello | Stringhe | Scatola interna (PCS/cm) |
Scatola esterna (cm) |
Qty (PC) |
G.W. (KGS) |
| LONQ-40.2-1 | 2in 1out | 1/26*10,8*12 | 57.5*27.5*49.5 | 20 | 21 |

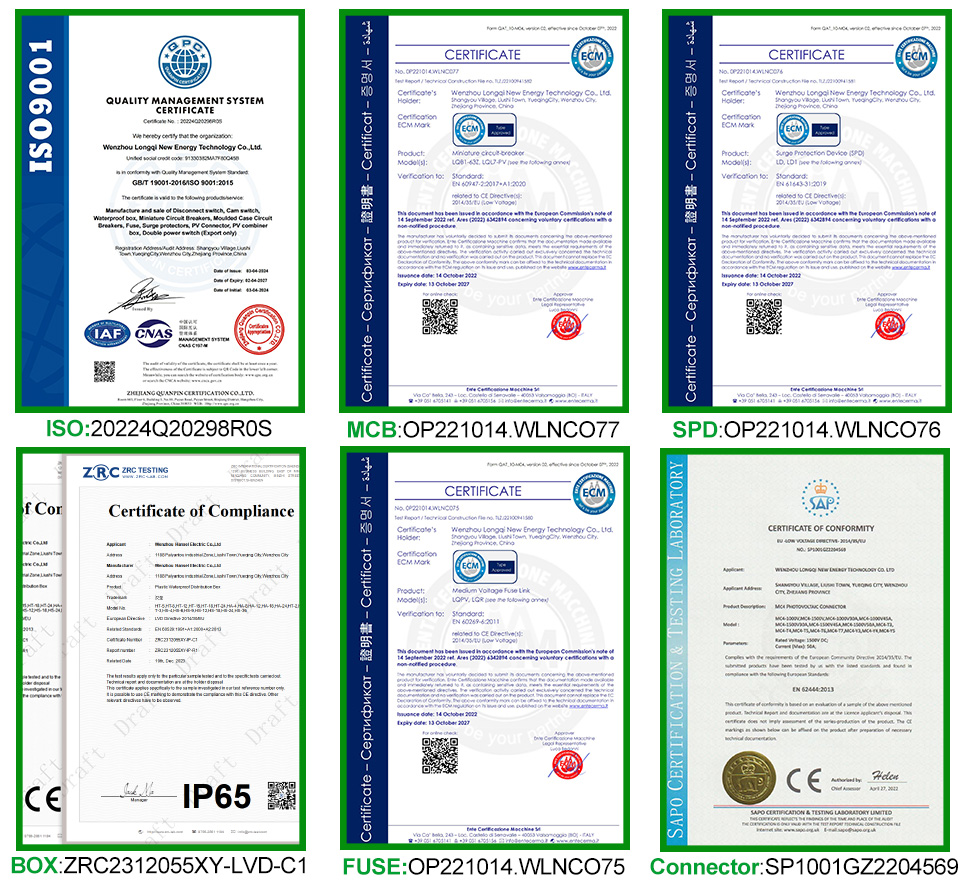

Completamente certificato
Produttori di fonti di marca con alta qualità e basso prezzo
-
Iso:20224Q20298ROS
-
MCB:OP221014.WlnCo77
-
SPD:OP221014.WLNC076
-
SCATOLA:ZRC2312055XY-LVD-C1
-
FUSIBILE:OP221014.WlnCo75
-
Connettore:SP1001GZ2204569
Suggerimento: contattaci per altri certificati

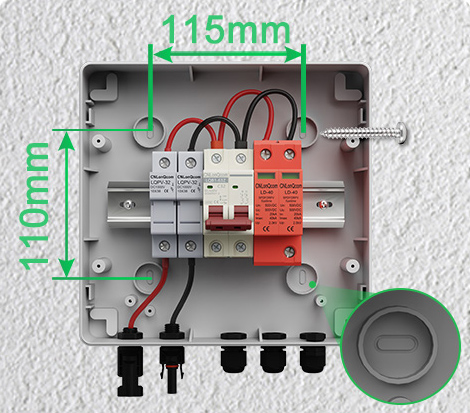

Installa azione e cablaggio

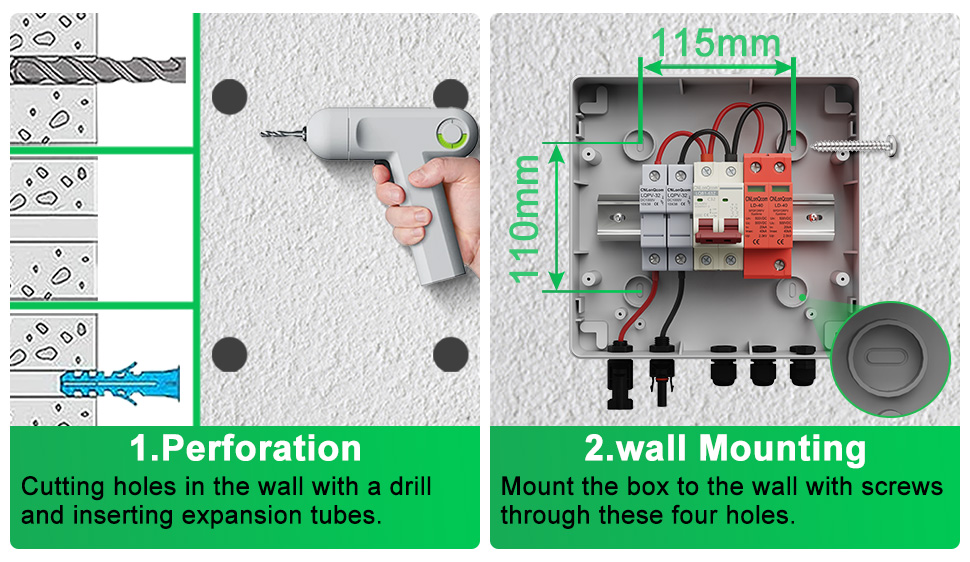

Installazione
-
1.Perforation
Tagliare i buchi nel muro con un trapano e inserendo tubi di espansione.
-
2. Montaggio del pareggio
Montare la scatola sul muro con viti attraverso questi quattro buchi.

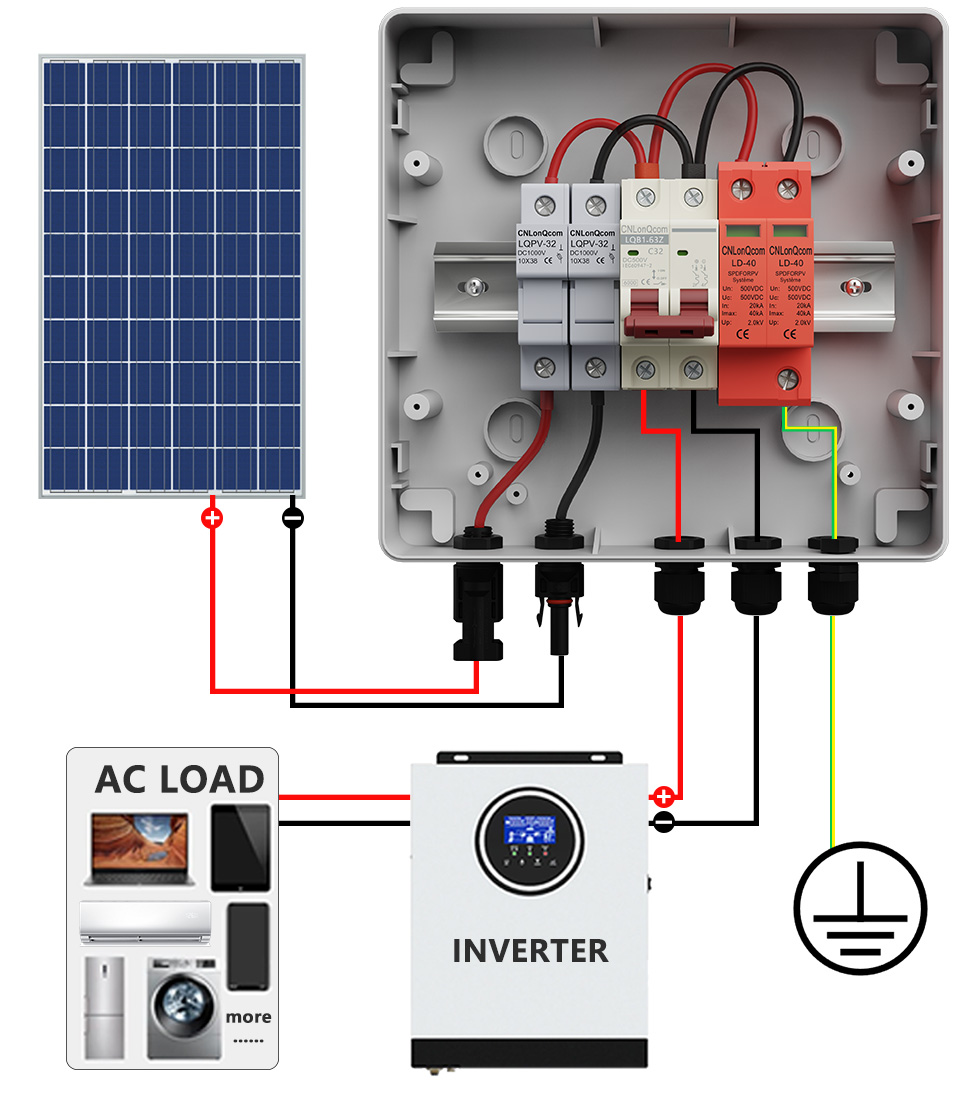

1 su 1 out cablaggio

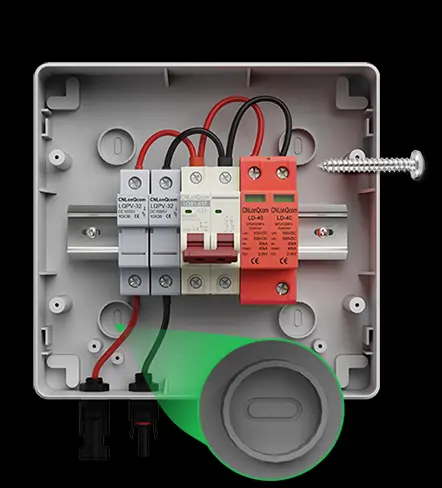

Dettagli del prodotto

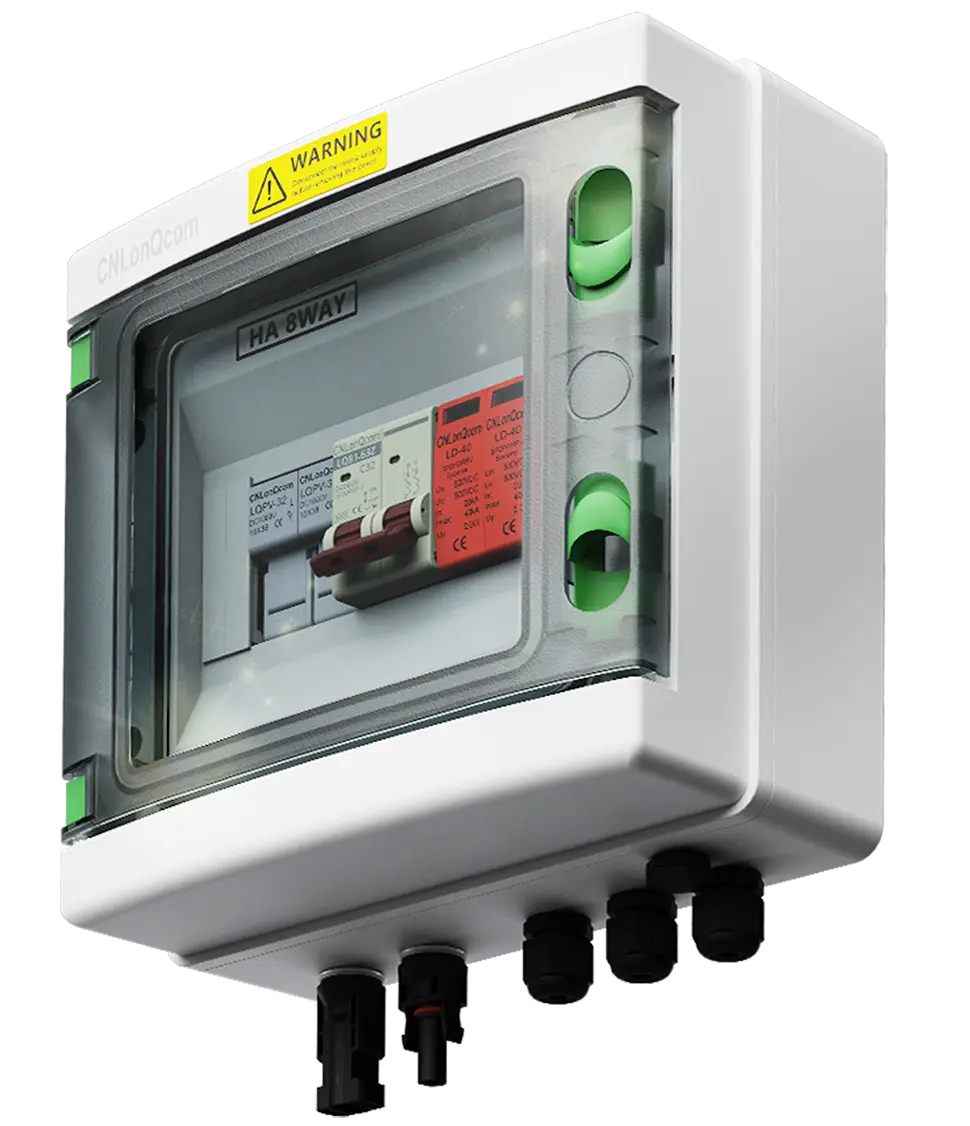

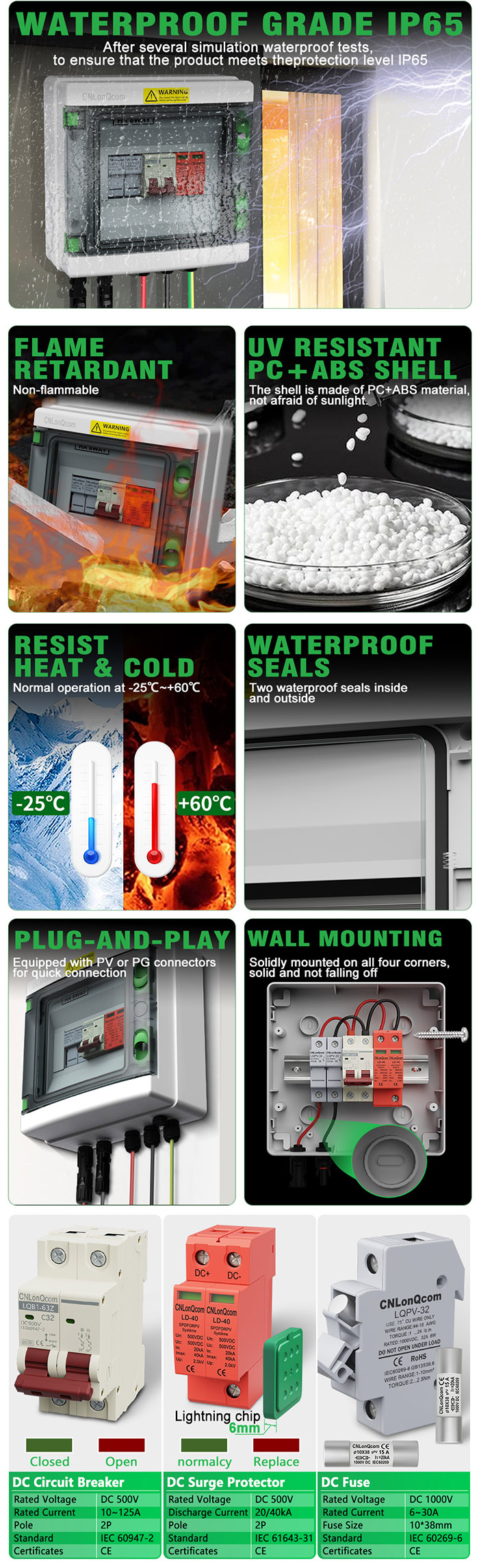

IP65 di grado impermeabile
Dopo diversi test impermeabili di simulazione,
per garantire che il prodotto soddisfi il livello di proto IP65
-
FIAMMA
RitardanteNon infiammabile
-
Resistente ai raggi UV
Shell PC+ABSIl guscio è realizzato in materiale PC+ABS,
non ha paura della luce solare. -
RESISTERE
Calore e freddoFunzionamento normale a -25 ° C ~+60 ° C
-
IMPERMEABILE
SigilliDue sigilli impermeabili all'interno
e fuori -
Plug-and-play
Dotato di connettori PV o PG
per una connessione rapida -
Montaggio a parete
Solidamente montato su tutti e quattro gli angoli,
solido e non cadendo
-
Interruttore di circuito DC
Tensione nominale DC 500v Corrente nominale 10 ~ 125a Palo 2p Standard IEC 60947-2 Certificati Ce -
DC Surge Protector
Tensione nominale DC 500v Corrente di scarica 20 / 40KA Palo 2p Standard IEC 61643-31 Certificati Ce -
Fusibile DC
Tensione nominale DC 1000V Corrente nominale 6-30a Dimensione del fusibile 10*38 mm Standard IEC 60269-6 Certificati Ce

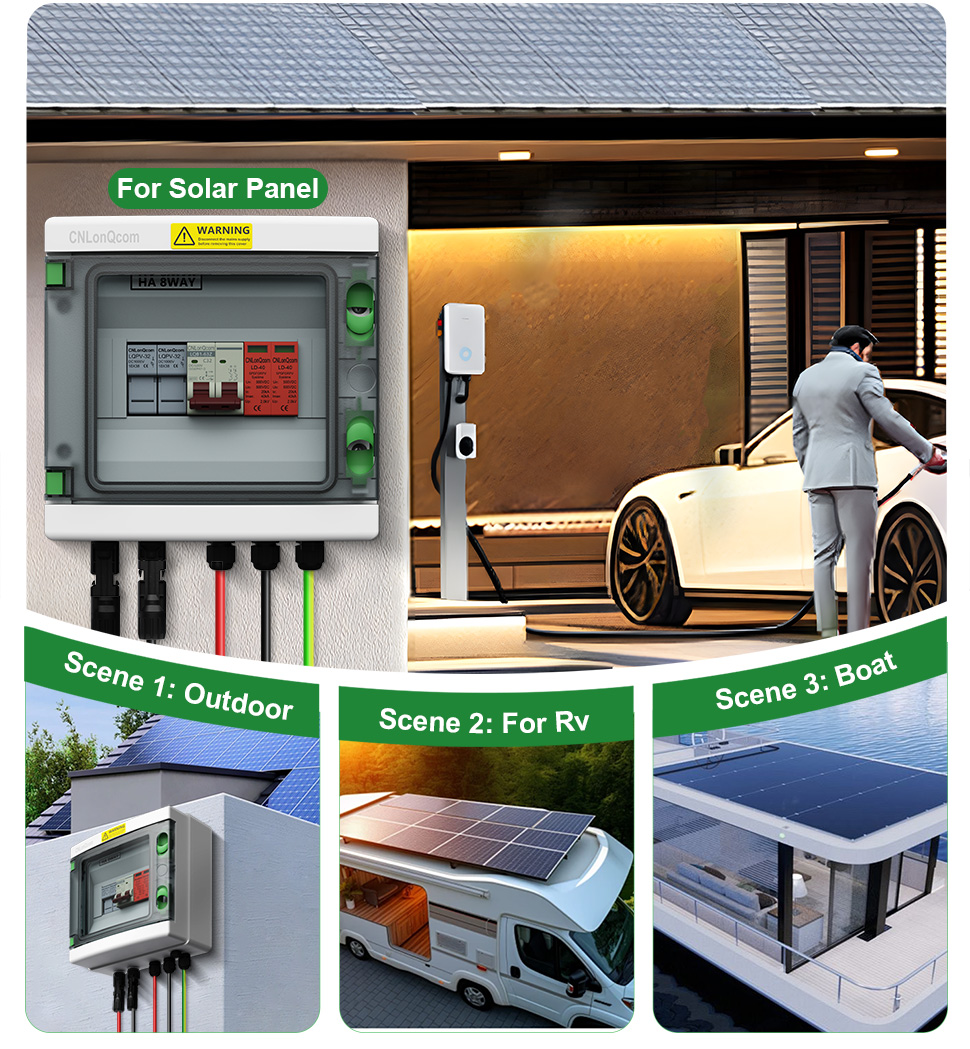

Sceniri dell'applicazione10
Serie HA di CNLONQCOM PLV PV Combiner Box 1 in 1 Out DC500V presenta una custodia impermeabile per PC+ABS con costruzione sigillata,Protezione da sovraccarico, protezione del cortocircuito, protezione da sovratensione, polvere, umidità e protezione dei fulmini.
I componenti interni della serie PV in plastica PV in plastica HA Box 1 in 1 Out DC500V/600V/800V sonoFusibile MCB 2P, SPD 2P e 2p, che sono realizzati in PA Shell.
I moduli SPD e i nuclei dei fusibili possono essere rapidamente sostituiti senza rimuovere il coperchio quando danneggiati.
Combiner PV PV Series di CNLONQCOM COX 1 in 1 Out DC500V/600V/800V sono utilizzati principalmente per la protezione dei sistemi fotovoltaici e sono spesso utilizzati nei sistemi off-grid o connessi alla griglia. Ad esempioPannelli fotovoltaici, camper, barca, foto di foto esterni, famiglia, ecc..
Combiner PV Box 1 in 1 Out DC500V/600V/800VProtegge efficacemente gli inverter e i pannelli solari dai danni e manda dall'incendio.
Tag caldi: PV Combiner Box, DC500V, DC600V, DC800V DC1000V, 1 String, 1in 1out, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125, produttori, fornitori, fabbrica, in serie, campione, campione, made in China, quota Sito ufficiale indipendente, direttamente dal marchio
