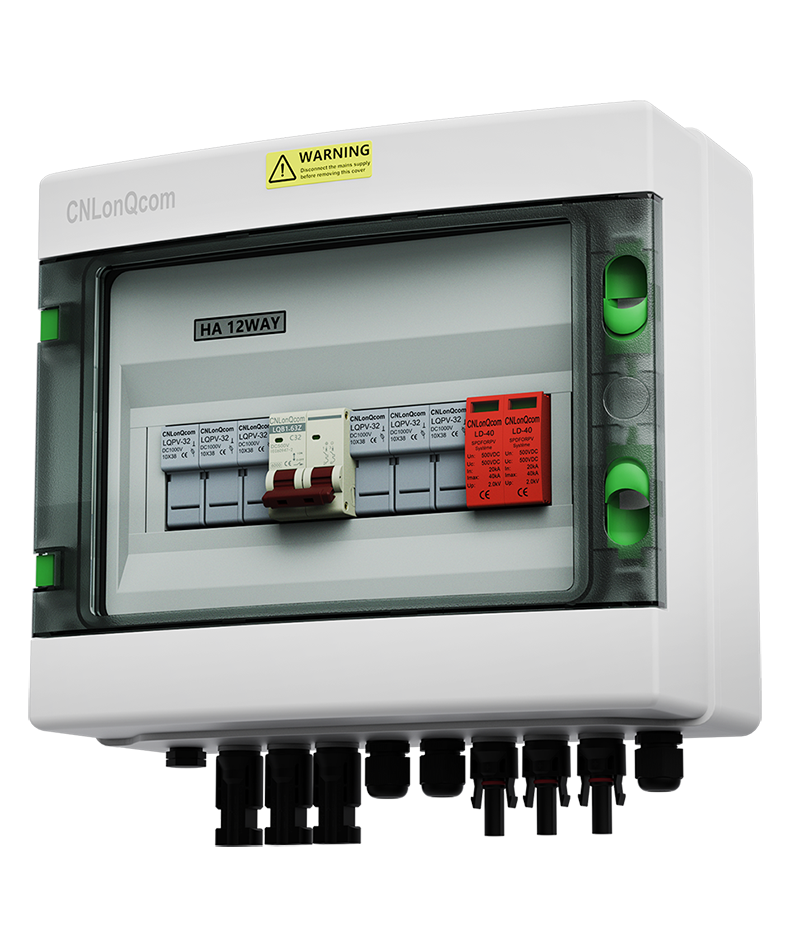

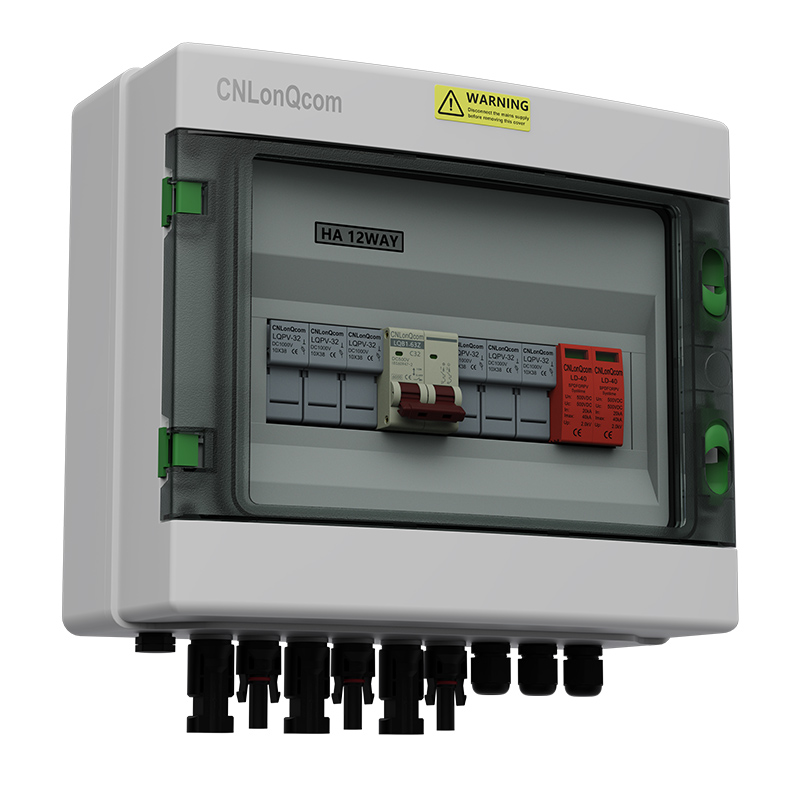

PV Combiner Box 3 in 1 Out DC500V

CNLONQCOM IP65 PV Combiner Box 3 in 1 Out DC500V/600V/800V con interruttore a circuito e Surge Lightning Protection e fusibili per sistemi DC a pannello solare esterno, camper, case, barche
● Tensione nominale: DC500V/600V/800V
● Corrente nominale: 6/10/16/20/25/32/40/50/63A
● String: 3in 1out
● Corrente di ingresso massima per stringa: 6/10/16/20/25/30A
● Corrente massima di uscita per stringa: 6/10/16/20/25/32/40/50/63A
● Connettore: MC-4 o PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Materiale dell'alloggiamento: PC+ABS
● Certificato: CE, IP65, ROHS, ISO9001

Modello:LQX 3/1B.12H DC500V/600V/800V

Invia richiesta

Descrizione del prodotto

Dati tecnici
Modello	LQX H3/1B.12 DC500V/600V/800V
Tipo	MCB e SPD e FUSE
Corda	3 in 2 fuori
Tensione nominale UE (V)	DC500/600/800
Corrente di ingresso massima per stringa (a)	010/06/15/20/25/30 opzionale
Corrente di uscita massima per stringa (a)	16/10/20/25/32/40/50/63/80/100/125 Opzionale
Certificato di qualità	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Interruttore in miniatura (MCB)		Surge Protector (SPD)
Corrente classificata con telaio (a)	63/125	In (8/20) US (KA)	20
Corrente nominale in (a)	16/10/20/25/32/40/50/63/80/100/125 Opzionale	IMAX (8/20) US (KA)	40
Tensione nominale UE (V)	DC500/600V/800V	Tensione nominale UE (V)	DC500/600V/800V
Tensione di isolamento classificata UI (V)	DC1000	Livello di protezione della tensione (KV)	2.0/2.5
Impulse Restendo la tensione UIMP (KV)	4	Poli	2p
Breaking Capacity ICU (KA)	6	Materiale abitativo	PA
Capacità di runbreaking LCS (LCU)	75%	Spessore di chip (mm)	6
Tipo di curva	C	FUSIBILE
Poli	2	Corrente nominale in (a)	010/06/15/20/25/30 opzionale
Modalità di cablaggio	Nessuna polarità, in cima e in basso verso l'esterno o in basso e top out	Tensione nominale UE (V)	DC1000
Materiale abitativo	PA	Poli	2p
Materiale del conduttore	Rame	Dimensione del fusibile (mm)	10*38
Vita meccanica (maxtimes)	20000	Materiale abitativo	PA
Vita elettrica (maxtimes)	6000	Ambiente
Cavo fotovoltaico preinstallato		Temperatura operativa	-25 ℃ a +60 ℃
Diametro del cavo	4 ~ 25mm	Umidità	≤95%
Tensione massima (V)	1000 ~ 2000	Altitudine	2000m
Corrente massima (a)	10 ~ 200	Installazione	Montaggio a parete
Alloggi
Materiale	PC+ABS
Livello di protezione	IP65
Livello di protezione dell'impatto	IK10
Connettore di ingresso o output	Connettori PG o PV

PV PV Combiner Box

● 3 in 1 fuori ● DC 500V/600V/800V ● 6 ~ 125a

IP65

Protezione dei fulmini
Sovratensione
Sovrano
Cortocircuito
Protezione
IP65 impermeabile
Conduttore di rame
Plug-and-play
Soluzione di progettazione gratuita

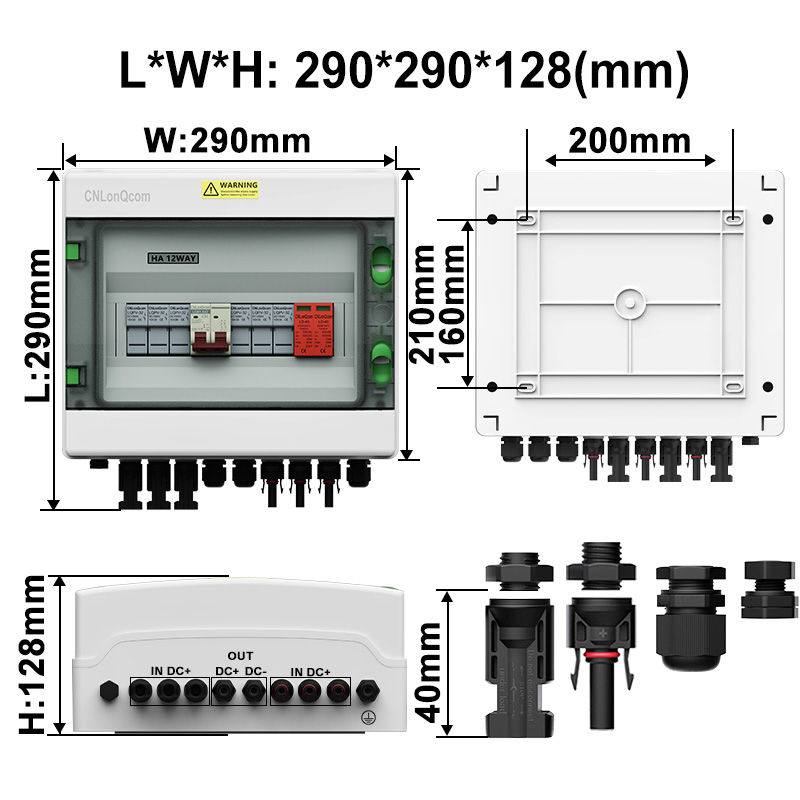

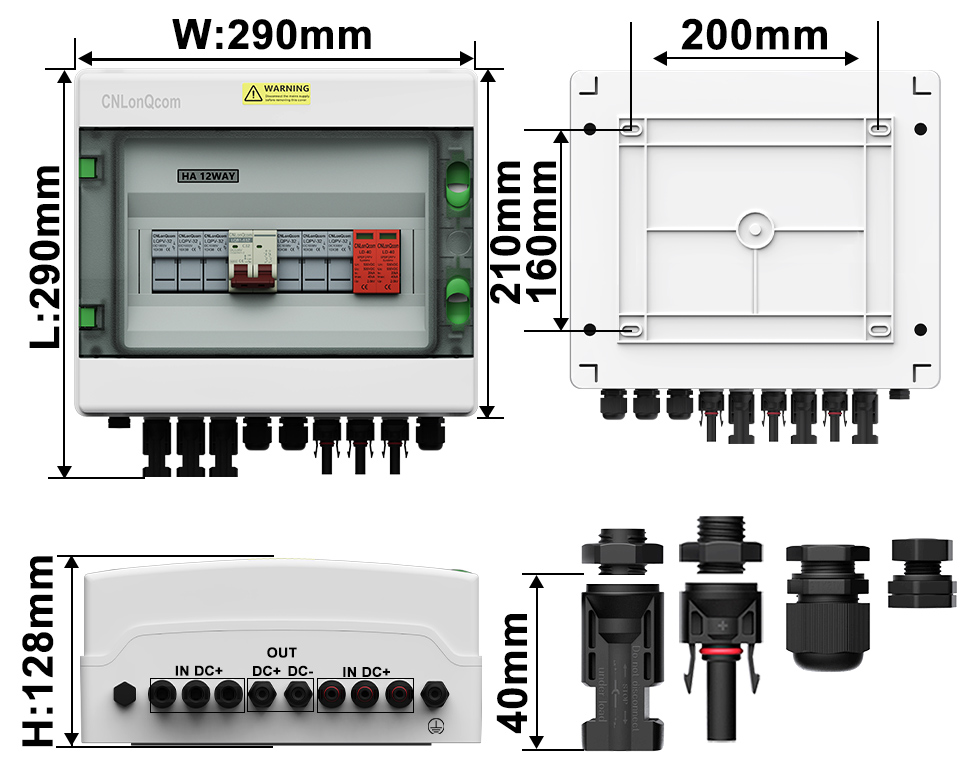

MISURARE

LWH: 290290128 (mm)

Processo di crimpaggio aggiornato meccanicamente per la tranquillità

Mancia:
① Installazione dei connettori MC-4 avrà cavi preinstallati, I connettori PG non hanno no
② Cavo collegato a predefinito in base al diametro della corrente nominale di 4 ~ 20mm²Modifica o in base alle esigenze del cliente

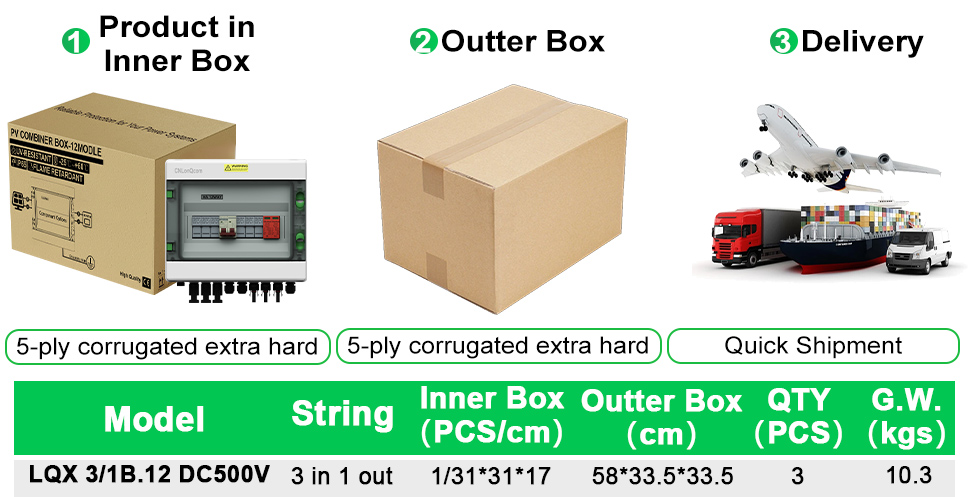

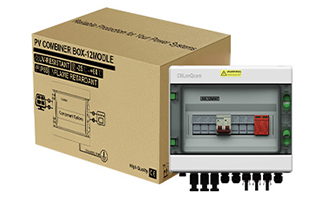

Imballaggio fermo

Garantire la sostituzione delle merci danneggiate

1Prodotto nella scatola interna

5 strati ondulato extra duro

2Scatola esterna

5 strati ondulato extra duro

3Consegna

Spedizione rapida

Modello	Corda	Scatola interna (PCS/cm)	Scatola esterna (cm)	Qty (PC)	G.W. (KGS)
LQX 3/2B.12 DC500V	3 in 1 fuori	1/313117	5833.533.5	3	10.3

Completamente certificato

Produttori di fonti di marca con alta qualità e basso prezzo

Iso:20224Q20298ROS
MCB:OP221014.WlnCo77
SPD:OP221014.WLNC076
SCATOLA:ZRC2312055XY-LVD-C1
FUSIBILE:OP221014.WlnCo75
Connettore:SP1001GZ2204569

Suggerimento: contattaci per altri certificati

Installa azione e cablaggio

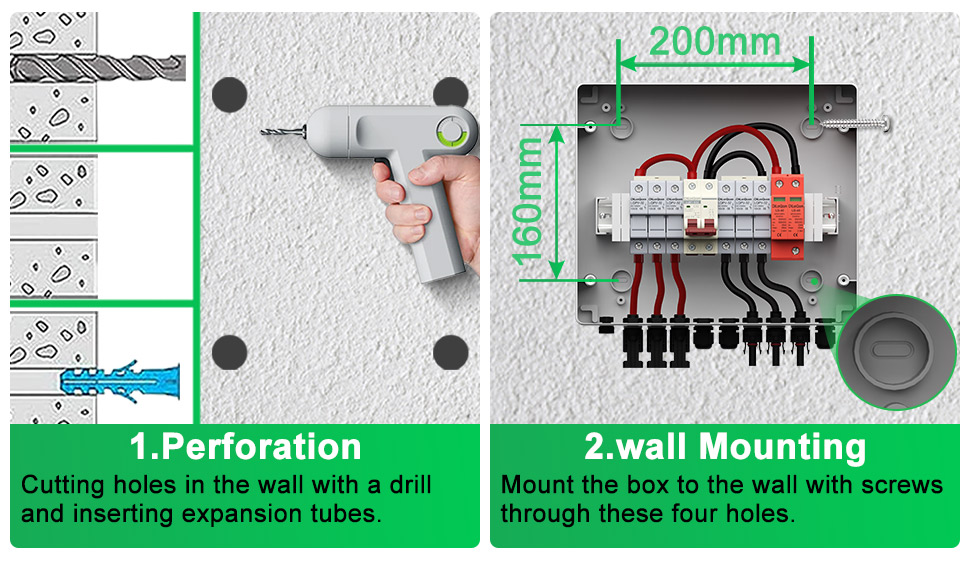

Installazione

1.Perforation

Tagliare i buchi nel muro con un trapano e inserendo tubi di espansione.
2. Montaggio del pareggio

Montare la scatola sul muro con viti attraverso questi quattro buchi.

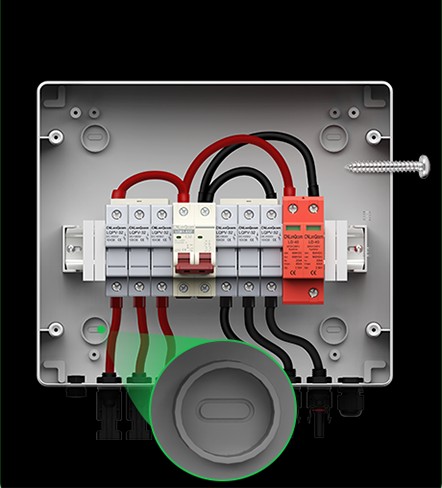

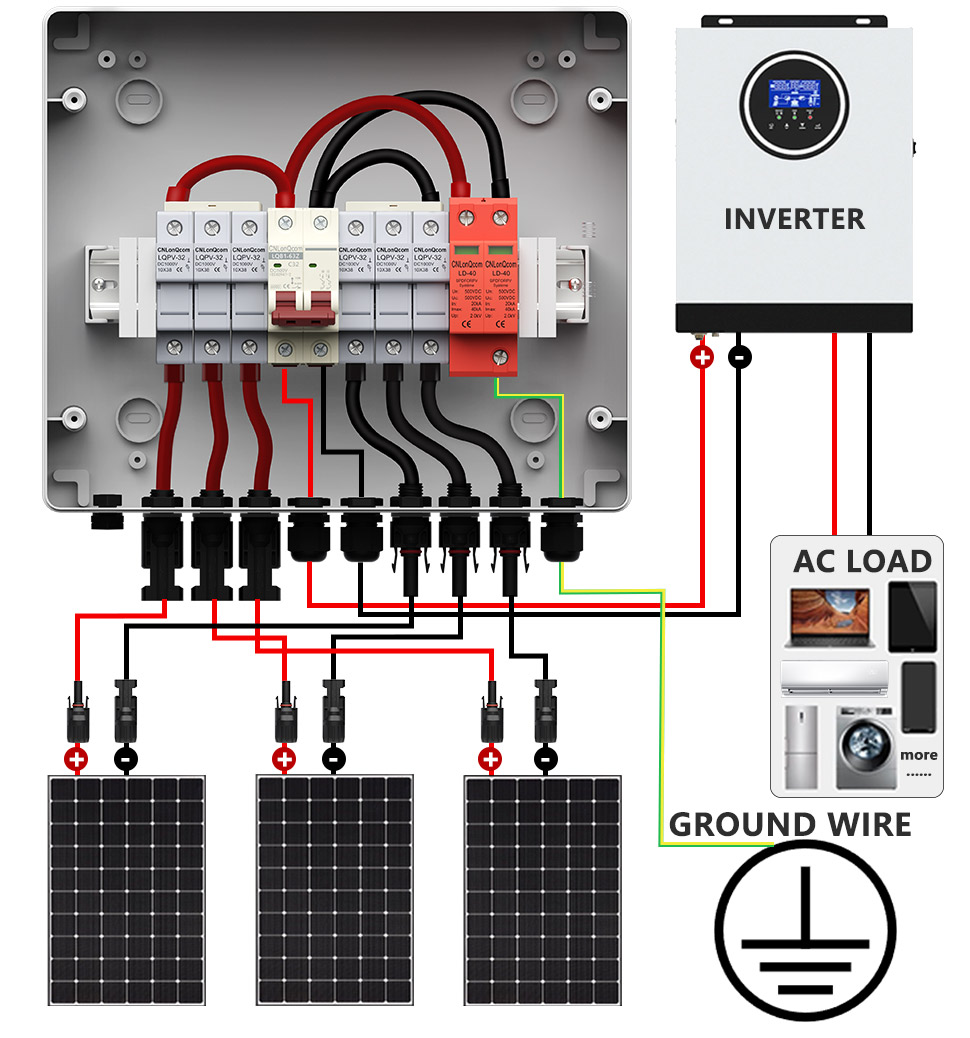

3 in 1 cablaggio

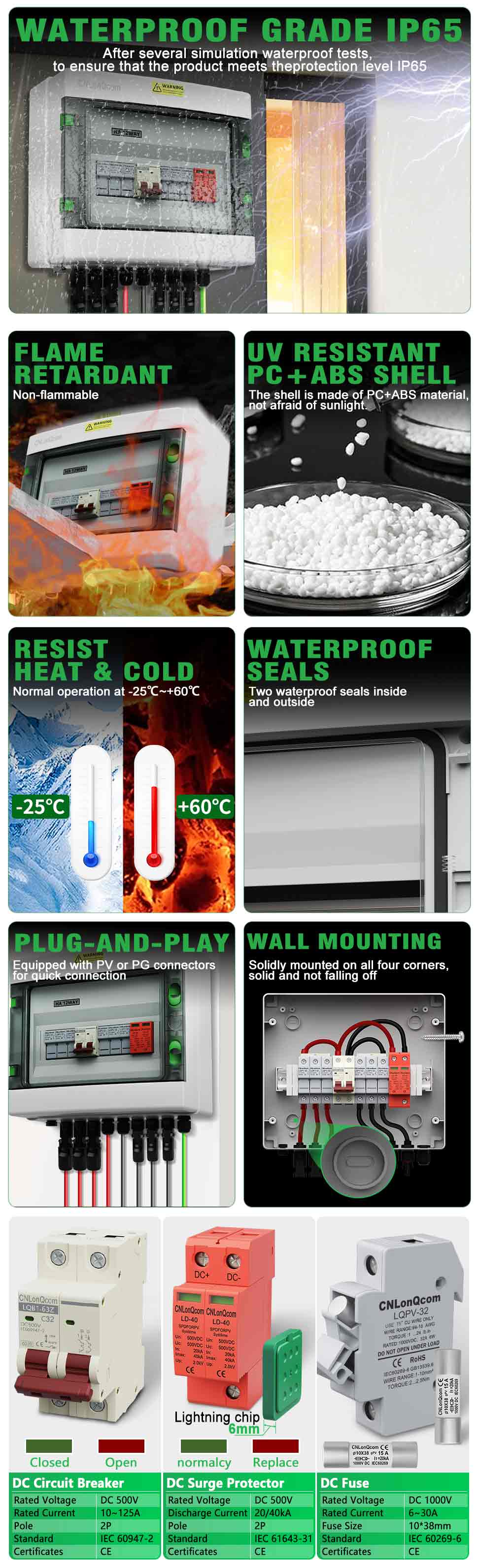

Dettagli del prodotto

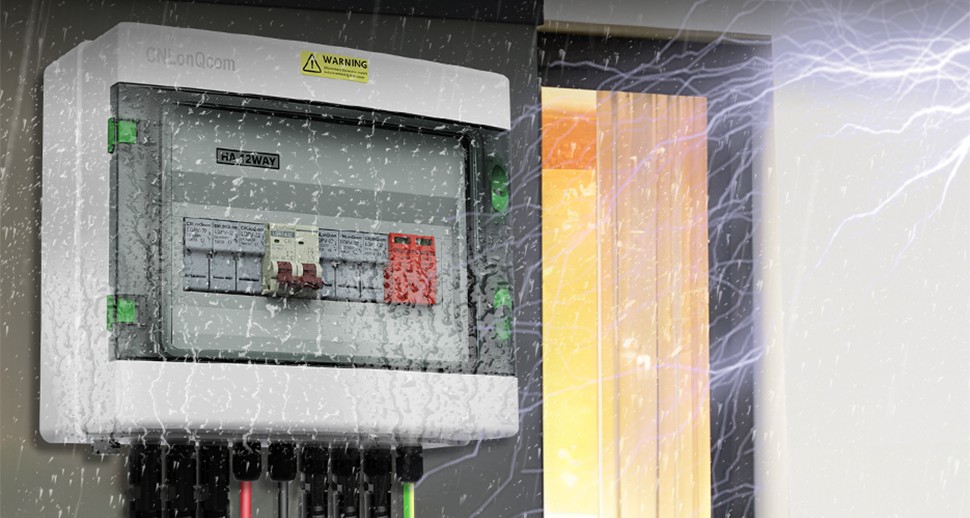

IP65 di grado impermeabile

Dopo diversi test impermeabili di simulazione,
per garantire che il prodotto soddisfi il livello di proto IP65

FIAMMA
Ritardante

Non infiammabile
Resistente ai raggi UV
Shell PC+ABS

Il guscio è realizzato in materiale PC+ABS,
non ha paura della luce solare.
RESISTERE
Calore e freddo

Funzionamento normale a -25 ° C ~+60 ° C
IMPERMEABILE
Sigilli

Due sigilli impermeabili all'interno
e fuori

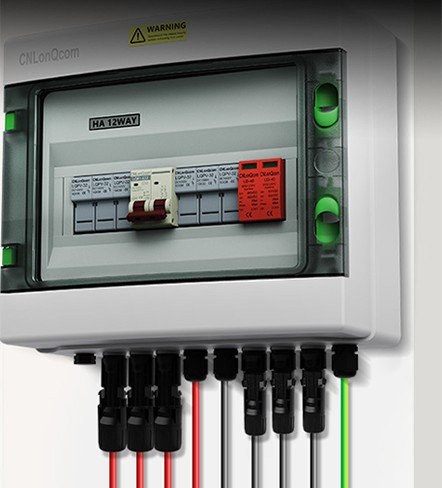

Plug-and-play

Dotato di connettori PV o PG
per una connessione rapida

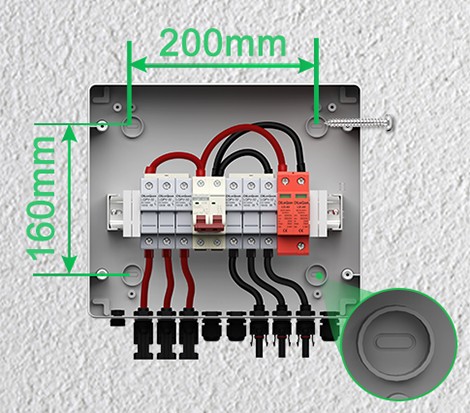

Montaggio a parete

Solidamente montato su tutti e quattro gli angoli,
solido e non cadendo

Interruttore di circuito DC

Tensione nominale	DC 500v
Corrente nominale	10 ~ 125a
Palo	2p
Standard	IEC 60947-2
Certificati	Ce

DC Surge Protector

Tensione nominale	DC 500v
Corrente di scarica	20 / 40KA
Palo	2p
Standard	IEC 61643-31
Certificati	Ce

Fusibile DC

Tensione nominale	DC 1000V
Corrente nominale	6-30a
Dimensione del fusibile	10*38 mm
Standard	IEC 60269-6
Certificati	Ce

Sceniri dell'applicazione10

Serie HA di CNLONQCOM PLV PV Combiner Box 3 in 1 Out DC500V dispone di una custodia impermeabile PC+ABS con costruzione sigillata, protezione da sovraccarico, protezione del corto circuito, protezione da sovratensione, polvere, umidità e protezione dei fulmini.

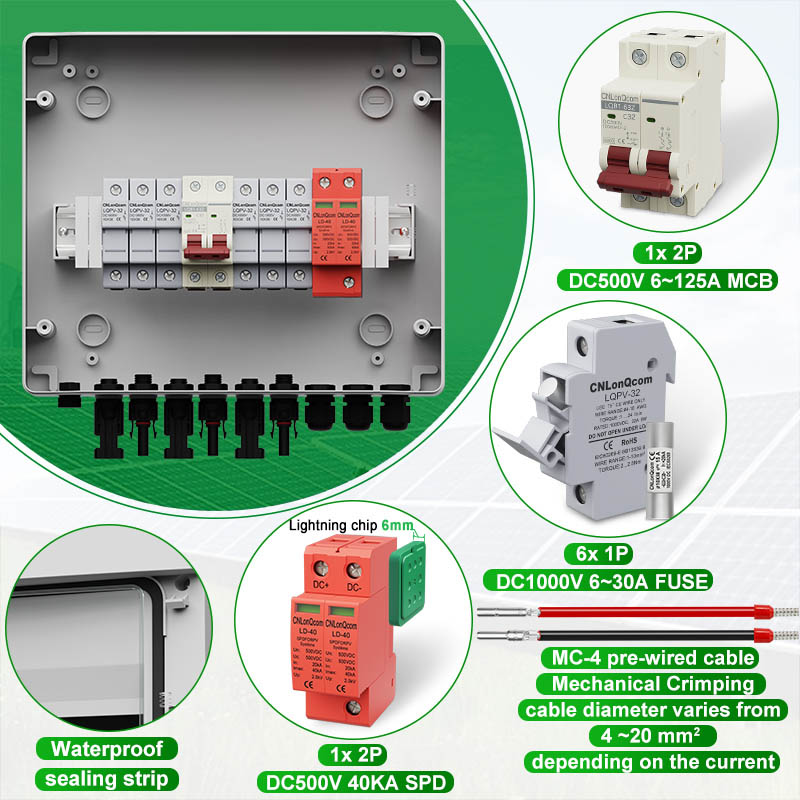

I componenti interni della serie PV in plastica della serie PV di PV PV PV PV PV PV PV PV 3 in 1 Out DC500V/600V/800V sono 2 p MCB, 2p SPD e 2p, che sono realizzati in SHOCK PA.

I moduli SPD e i nuclei dei fusibili possono essere rapidamente sostituiti senza rimuovere il coperchio quando danneggiati.

Serie HA di CNLONQCOM PLV PV Combiner Box 3 in 1 Out DC500V/600V/800V sono utilizzati principalmente per la protezione dei sistemi fotovoltaici e sono spesso utilizzati in sistemi off-grid o connessi alla griglia. Come pannelli fotovoltaici, camper, barca, foto di fuoriuscita all'aperto, famiglia, ecc.

PV Combiner Box 3 in 1 Out DC500V/600V/800V protegge efficacemente inverter e pannelli solari dai danni e invia dall'incendio.
